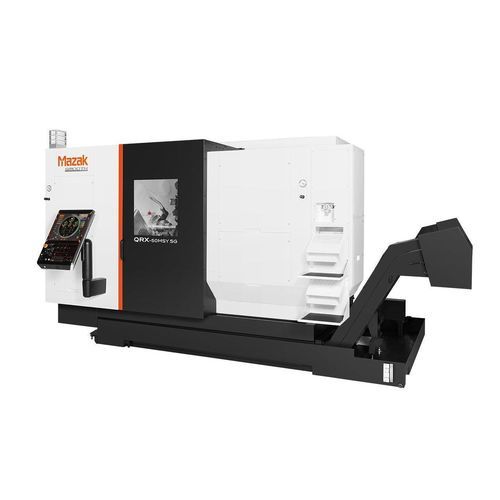

CNC数控车削加工中心 QRX24工具12工具双转塔式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 工具数量
- 12工具, 24工具
- 转动架
- 双转塔式
- 直径
552 mm
(21.73 in)- 旋转速度
6,000 rpm
(37,699.112 rad.min-1)- 最大切割直径
245 mm
(10 in)- 行程X
185 mm
(7 in)- Z轴
640 mm
(25 in)- 快进X
30,000 mm/min
(20 in/s)- 快进Z
40,000 mm/min
(26 in/s)- 标准功率
11 kW, 15 kW
(15 hp, 20.4 hp)- 最大扭矩
151 Nm
(111 ft.lb)- 整体长度
2,000 mm
(79 in)- 整体宽度
3,030 mm
(119 in)- 总高度
2,200 mm
(87 in)- 重量
8,000 kg
(17,637 lb)
产品介绍
QRX CNC车削中心 - 产品
- 配备铣削和Y轴功能的紧凑型双刀塔CNC车床
- 上下刀塔显著减少循环时间
- 使用会话式MAZATROL编程轻松实现平衡切削和左右同时加工
- 提供多种自动化选项以提高生产力，如棒料送料机、工件卸载机和自动零件捕捉器
生产力特点:
- 上下刀塔的同时加工实现了轴形零件的高效批量生产
- 双刀塔/双主轴的机器结构允许左右同时加工，实现棒形零件的高效批量生产
棒料加工能力:
- QRX-50MY SG: Φ52 mm
- QRX-50MSY SG: Φ52 mm
节省空间的设计:
- 考虑到占地面积的节省空间设计。包括棒料送料机的最佳布局实现了同类产品中最小的深度
通过自动化追求更高的生产力:
- 选项如棒料送料机、工件卸载机和自动零件捕捉器实现了工件的自动供给和移除，支持长期自动操作
棒料送料机和工件卸载机 (QRX-50MSY SG):
- 在第一主轴加工时，可以将第二主轴的成品移出机器，实现连续自动操作而不影响机器的循环时间
自动零件捕捉器:
- 附在下刀塔上的桶用于从第一和第二主轴（适用于MSY）以及棒料残余中移除成品
标准12工位转塔（24位置）:
- 转塔采用干扰最小的鼓式设计，工具夹持系统使用BMT45系统。工具夹持器可以180°反向安装
技术规格 / 特点:
- 产品类型: CNC车床
- 型号: QRX
- 上下刀塔同时加工
- 双刀塔/双主轴结构（取决于型号）
- 棒料加工能力: Φ52 mm
- 标准12工位转塔（24位置）
- BMT45工具夹持系统
- 自动化选项: 棒料送料机、工件卸载机（手动/桶式）、自动零件捕捉器
- 最小占地深度的节省空间设计
