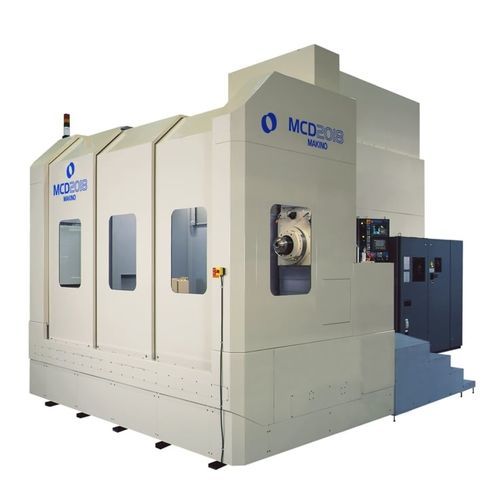

4轴CNC加工中心 MCD2018卧式60工具120工具
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 4轴
- 卧式／立式
- 卧式
- 工具数量
- 30工具, 60工具, 120工具
- 相关功能
- 铣削, 切割, 钻孔
- 应用
- 用于模具, 用于重型作业, 用于大型工件
- 其他特性
- 高速, 高性能, 高刚性
- X轴
2,000 mm
(78.74 in)- Y轴
1,800 mm
(70.87 in)- Z轴
1,300 mm, 1,500 mm
(51.18 in, 59.06 in)- 转速
6,000 rpm
(37,699 rad.min-1)- X轴进给速度
16,000 mm/min
(10.5 in/s)- Y轴进给速度
16,000 mm/min
(10.5 in/s)- Z轴进给速度
16,000 mm/min
(10.5 in/s)- 最大台面负荷
8,000 kg, 12,000 kg
(17,637 lb, 26,455 lb)- 工具重量(最大)
30 kg
(66.1 lb)- 换刀时间
18 s
产品介绍
概述
MCD2018是一款重载卧式加工中心（HMC），用于重型模具、大型工件的高速高精度FF加工。其特点是长鼻高刚性主轴与高精度分度台相结合，适用于深度铣削、枪钻加工和重切削工况。
主要特点
适用与推荐加工
技术规格
MCD2018是一款重载卧式加工中心（HMC），用于重型模具、大型工件的高速高精度FF加工。其特点是长鼻高刚性主轴与高精度分度台相结合，适用于深度铣削、枪钻加工和重切削工况。
主要特点
- 长鼻高刚性主轴，提升深度铣削和重切削性能。
- 高精度分度台，分辨率0.0001°；台面承载能力可达8,000 kg（可选12,000 kg）。
- 所有轴标配绝对位置检测，改善重复定位并缩短装夹时间。
- 多条螺旋式排屑器及高效冷却液处理，能应对大量切屑。
- 全封闭防溅罩，前门与顶盖可全开，便于大型工件装夹。
- 标准主轴6000 rpm（可选：4K、8K、15K、18K）；刀库标准30把（可选最多399把）。
- 快移和切削进给达16,000 mm/min；刀具对刀具换刀时间约18 s。
适用与推荐加工
- 重型模具/模芯的FF加工。
- 大型零件的深度铣削及重切削。
- 对主轴刚性和伸长有高要求的枪钻与深孔加工。
技术规格
- 工作台：1800 mm × 1300 mm（70.9" × 51.2"）
- 行程（X × Y × Z）：X: 2000 mm；Y: 1800 mm；Z: 1300 mm（可选 Z 1500 mm）
- B轴：360°分度
- C轴：不适用
- 主轴转速：6000 rpm（可选：4000 / 8000 / 15000 / 18000 rpm）
- 快移速度：16,000 mm/min（630 ipm）
- 切削进给：16,000 mm/min（630 in/min）
- 最大工件：Ø 2200 mm × 2100 mm（有条件限制）
- 最大承载：8,000 kg（可选12,000 kg）
- 分度台分辨率：0.0001°；台面可承载最多8吨
- 刀库容量：30（可选：60、99、120、180、280、399）
- 刀具间时间：18 s
- 最大刀具直径：300 mm（有条件限制）
- 最大刀具重量：30 kg
- 标准配置：全轴绝对位置检测；多条螺旋式排屑器；前门与顶盖可全开之全封闭防溅罩
- 推荐加工：FF加工、枪钻、深度铣削、重切削
