4轴CNC加工中心 a91nx

卧式CAT50HSK-A100

概述

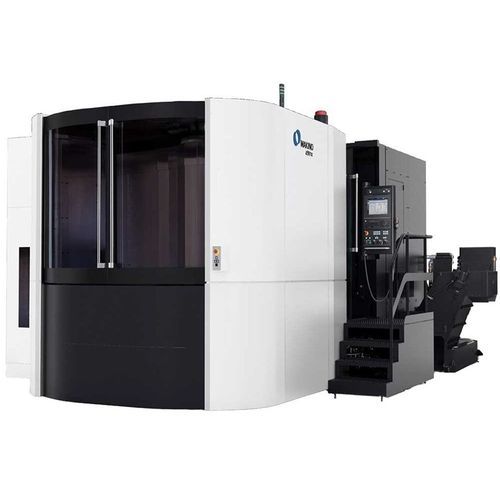

大尺寸零件、宽幅特征、先进行粗加工后再进行高精度精加工的工况，是 Makino a91nx 常见的应用场景。a91nx 属于 Makino 的 nx 系列，适用于大件部件的加工，兼顾表面质量与产能。

典型应用

• 汽车及重型卡车部件
• 工业零件
• 农业设备
• 施工机械
• 航空结构件

工件台与行程
机器配备 800 x 800 mm 工件台，设计以保证高可靠性与生产率。轴向行程支持大件工件和重切削工况。

断刀检测传感器：Vision B.T.S.
ATC 供刀库内标配 vision 型断刀传感器，可自动检测钻头、丝锥及其他单刃刀具状态，减少停机和刀具问题导致的报废。

先进的切屑管理
Makino 的机体设计（近垂直壁面和三通道切屑通道）将切屑引导出机腔，最大限度减少切屑堆积并降低依赖冷却液排屑的需求。

人体工程学与装卸
水平轴配置与大开口门便于起重机装卸。台阶与检查通道便于刀具与工件的安装、检查，并可进入托盘换装机构进行夹具装配。

技术规格

• 型号：a91nx（nx 系列）
• 工件台：800 x 800 mm
• 行程（X × Y × Z）：1,400 mm × 1,200 mm × 1,350 mm
• 主轴转速：10,000 rpm（选项：8,000 / 15,000）
• 主轴锥度：BT50（选项 HSK‑A100）
• 快速移动速度：60,000 mm/min
• 最大进给速度：50,000 mm/min
• 最大工件：Ø 1,450 mm × 1,450 mm
• 最大承载：2,000 kg
• ATC 容量：60 把刀
• 刀具最大直径：155 mm（有相邻刀具） / 356 mm（无相邻刀具）
• 刀具最大重量：30 kg（力矩 45 N·m）
• ATC 供刀库内集成 Vision B.T.S. 断刀检测传感器
• 切屑管理：近垂直壁面与三通道切屑通道
• 人体工学：大开门、机腔易于进入、兼容起重机搬运

备注
标准规格可能因国家而异；主轴、锥度及刀具配置可选配。
