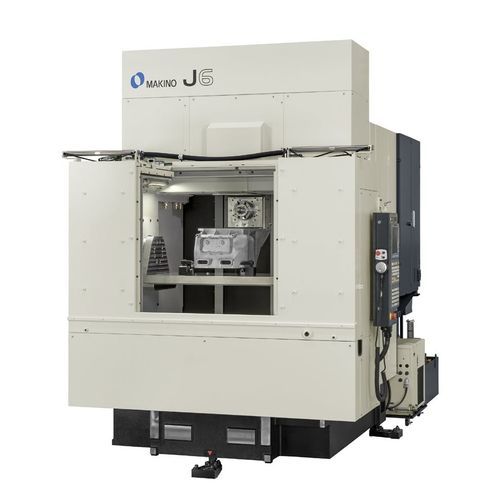

5轴CNC加工中心 J6

卧式用于有色金属HSK A-63

概述
J6 系列为单工位卧式加工中心家族，适用于高速、大批量生产，设计用于作为灵活高产 CNC 加工线的核心。该系列采用叠置轴（stacked‑axis）运动学与单台工作台布局，有利于切屑有效排出，并在大批量非铁材料近净成形件加工中保持热／机械稳定性。

系列配置

• 针对近净成形的非铁工件和高产能生产进行优化。
• 提供三种运动学变型：两种 4 轴（A 轴或 B 轴）和一种 5 轴（B over A）。
• 占地紧凑，采用真正的三点找平以确保生产单元的对准稳定性。

技术参数（公制）
A 轴：无限（A 轴型） / +90° / -180°（A/B 轴型）
B 轴：无限（A 轴、A/B 轴型）
主轴转速：16,000 rpm（可选 12,000 rpm）
主轴锥度：HSK‑A63
快速移动：75,000 mm/min
切削进给率：50,000 mm/min
工位（行程‑标准）：X: 750 mm Y: 560 mm Z: 500 mm
最大工件尺寸：因运动学变型而异
最大承载：500 kg（B‑轴型）；400 kg（A‑轴、A/B‑轴型）
换刀库容量：30 把（可选 40 把）
刀具换刀时间（chip‑to‑chip）：2.0 s ± 10 %
最大刀具直径：Ø100 mm（受限时 Ø125 mm）
最大刀具重量：8 kg

技术参数（英制）
工位（行程‑标准）：X: 29.5" Y: 22.0" Z: 19.9"

主要特性 / 技术要点

• 面向高速、高产能应用的单工位卧式 HMC。
• 叠置轴运动学可控切屑流向并提高产能。
• 三种运动学选项以匹配工艺需求：4‑轴（A）、4‑轴（B）、5‑轴（B over A）。
• 主轴可达 16,000 rpm，采用 HSK‑A63 接口，适合高速切削。
• 高快速移动速度（75,000 mm/min）和切削进给（50,000 mm/min），可缩短循环时间。
• 标配换刀库 30 把（可扩展至 40 把）；刀位切换时间约 2.0 s。
• 根据变型可支持最大 500 kg 负载。
• 刀具限制：Ø100 mm（受限时 Ø125 mm），单把刀具最大重量 8 kg。
