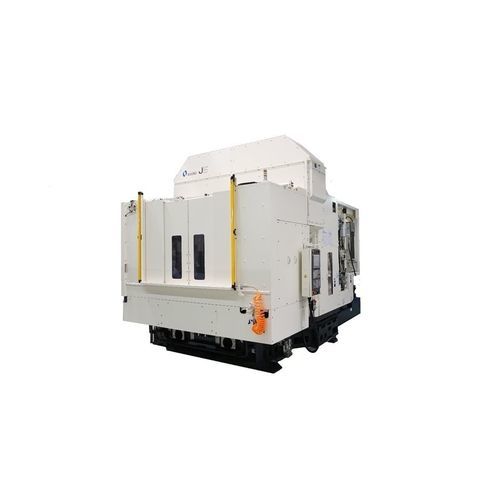

3轴CNC加工中心 J5卧式龙门式HSK A-63
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 卧式
- 结构
- 龙门式
- 主轴头
- HSK A-63, HSK-A100
- 工具数量
- 36工具, 44工具
- 应用
- 用于汽车工业, 用于大型工件
- 其他特性
- 高效率, 可自动更换工具
- X轴
1,500 mm
(59.06 in)- Y轴
650 mm
(25.59 in)- Z轴
650 mm
(25.59 in)- 转速
10,000 rpm, 14,000 rpm
(62,832 rad.min-1, 87,965 rad.min-1)- X轴进给速度
50,000 mm/min
(32.81 in/s)- Y轴进给速度
50,000 mm/min
(32.81 in/s)- Z轴进给速度
50,000 mm/min
(32.81 in/s)- 工具重量(最大)
8 kg, 20 kg
(17.6 lb, 44.1 lb)
产品介绍
概述
Makino J5 卧式加工中心的加长行程版本，针对汽车结构件、悬挂系统及电动汽车驱动单元等大型工件的加工需求设计。提供三种布置：回转A轴、回转B轴或B轴叠加于A轴。高刚性机身与主轴设计可实现高金属去除率，适合生产环境。
产品详情
叠加轴结构便于与龙门机器人等自动化系统集成，实现工件的便捷上下料并节约占地面积。机器采用三点整平系统，安装快速稳定，降低对齐维护频次。直驱回转台提升换轴速度并增强可靠性。
主要特性
技术规格
Makino J5 卧式加工中心的加长行程版本，针对汽车结构件、悬挂系统及电动汽车驱动单元等大型工件的加工需求设计。提供三种布置：回转A轴、回转B轴或B轴叠加于A轴。高刚性机身与主轴设计可实现高金属去除率，适合生产环境。
产品详情
叠加轴结构便于与龙门机器人等自动化系统集成，实现工件的便捷上下料并节约占地面积。机器采用三点整平系统，安装快速稳定，降低对齐维护频次。直驱回转台提升换轴速度并增强可靠性。
主要特性
- 三种布置选项：回转A轴、回转B轴或B轴叠加于A轴。
- 叠加轴设计，便于与龙门机器人集成且占地紧凑。
- 高刚性床身与主轴结构，支持高金属去除率。
- 三点整平系统，简化安装并保持稳定对齐。
- 直驱回转台，实现更快的分度与更高的可靠性。
技术规格
- 托盘：500 x 500 mm 标配（400 x 400 mm 可选）。
- X 行程：1,500 mm（59.1 in）。
- Y 行程：HSK-A63 机型 1,000 mm（39.4 in）；HSK-A100 机型 930 mm（36.6 in）。
- Z 行程：650 mm（25.6 in）。
- 承载/最大工件能力：约 600 kg 至 2,000 kg，视回转轴类型而定。
- A 轴：无限回转（A 轴类型）或 +90° / -180°（A/B 类型）。
- B 轴：在适用机型上无限回转。
- 主轴选项：HSK-A63 标配 14,000 RPM；HSK-A100 可选 10,000 RPM。
- 主轴峰值输出：HSK-A63 — 25 kW / 201 N·m；HSK-A100（可选）— 35 kW / 488 N·m。
- 快速移动：X 50,000 mm/min；Y/Z 60,000 mm/min。切削进给：50,000 mm/min。
- 刀库：HSK-A63 — 双鼓 44 刀（标配）；HSK-A100 — 双鼓 36 刀（可选）。
- 最大适配刀具长度：可达 450 mm。
- CNC：基于 Fanuc 的 Pro-L 控制，针对高产量生产与梯形逻辑集成优化。
