自由轴承座 RESTON-POT

固定钢弹性材料

概述
mageba 的 RESTON-POT 结构支座适用于承受从低到高垂直荷载并伴有频繁位移和转动的桥梁与建筑。可根据工程要求定制，正常使用下无需常规维护。

特性

• 典型荷载：500–120000 kN
• 结构紧凑且承载力强
• 允许大角度旋转
• 可绕任一水平轴和垂直轴旋转
• 加硫密封细节，可靠性高

工作原理
mageba RESTON-POT 支座确保上部结构与下部结构之间的受力可控传递。支座将垂直力传递到下部结构，并通过封闭的弹性垫允许转动；横向位移和旋转由不同类型的支座来适应。

应用
RESTON-POT 支座适用于荷载由低到高且存在频繁位移或转动的桥梁与建筑。当需要垂直荷载传递同时具备转动能力与位移适应时使用该类支座。

图片 / 示例

• 带两侧导向杆的导向滑动支座（TE 型）组成

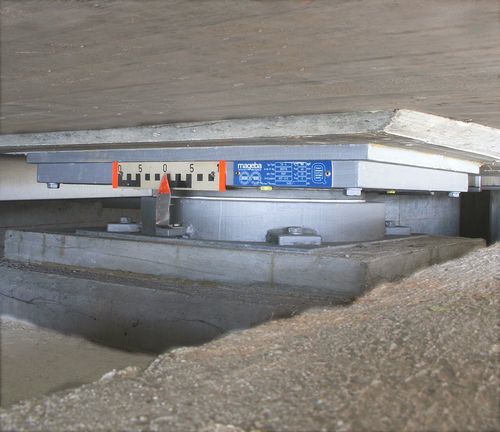

• 带位移刻度的已安装自由滑动支座（TA 型）

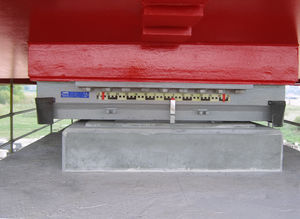

• 带锚板的已安装 TA 和 TF 支座
• 可抵抗单向水平力的结构支座（TE 型）
• 带抛光金属板的滑动板底面
• 用锚栓定位并浇筑的 TE 支座

特性 / 技术规格

• 型号：RESTON-POT
• 典型荷载：500–120000 kN
• 可选类型：TF（固定）、TA（自由滑动）、TE（导向滑动）
• 旋转：允许大角度旋转并可绕任一水平和垂直轴旋转
• 位移：允许所有方向的位移
• 封闭的弹性垫以允许转动
• 密封：加硫密封细节，可靠性高
• 维护：设计为正常使用下无需常规维护
• 组件示例：带抛光金属板的滑动板；用于定位和浇筑的锚板和锚栓
• 可提供文档：产品手册、数据表、型号图、EPD 及合格证书
