球形滑动轴承

PTFE紧凑型免维护

产品概述

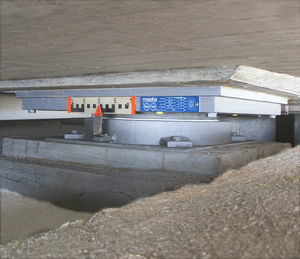

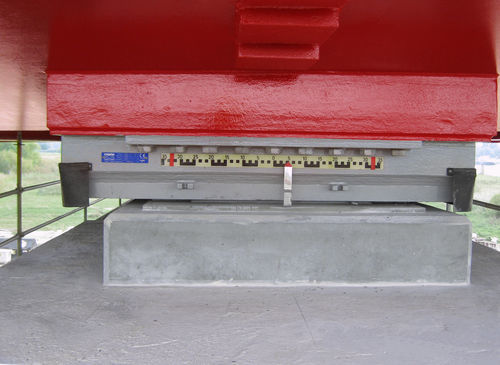

mageba RESTON SPHERICAL 桥梁与结构支座在将竖向荷载在上部结构和下部结构之间传递的同时，允许绕任意轴的转动和各方向的位移。凸形滑动元件在对应的凹面上滑动以传递竖向力并允许所需位移。该系列支座设计安装高度小、寿命长且免维护。

主要特性

• 典型荷载范围：1,000–250,000 kN
• 结构紧凑、高强度设计
• 允许绕任意轴转动及较大的累积滑移
• 适用于任意方向的平移
• 高耐久性滑动材料：ROBO-SLIDE 75

工作原理
RESTON SPHERICAL 支座采用凸形滑动元件在配套凹面上滑动的方式。竖向荷载通过接触面传递，几何形状允许绕任意水平轴的转动和各方向的位移。该设计支持平面和曲面滑动。

应用
适用于需要传递中等到高荷载并伴有较大累积滑移和转动的桥梁与结构，例如受风荷载和热膨胀影响的悬索桥与大跨桥。高强度滑动材料可在安装空间受限时减小支座体积。

技术规格

• 荷载范围：典型 1,000–250,000 kN
• 滑动材料：ROBO-SLIDE 75（高等级、高耐久性）
• 设计：可按任意尺寸制造；安装高度小
• 位移能力：可绕任意轴转动；可在任意方向平移；适用于大累积滑移
• 安装类型：Type KA（自由滑动）、Type KE（导向滑动）、Type KEQ（导向滑动变体）、Type KF（固定）
• 特点：结构紧凑、承载能力高、免维护、使用寿命长
• 功能能力：可在平面与曲面滑动面上实现移动/滑动
