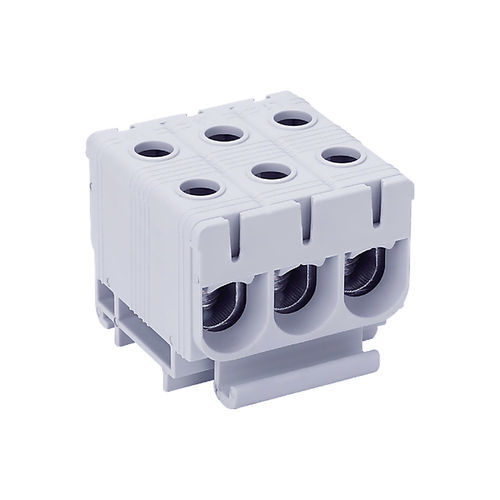

DIN导轨接线端子 DTB-X3E35面板型螺钉连接绝缘
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 安装类型
- DIN导轨安装式, 面板型
- 连接
- 螺钉连接
- 其他特性
- 铜, 绝缘, 三相
- 极数
- 3极
- 横断面积
最多: 35 mm²
(0.05 in²)最少: 2.5 mm²
(0 in²)- 电流
最多: 135 A
最少: 120 A
- 标准电压
1,000 V, 1,500 V
产品介绍
简介
电气特性
物理特性
功能与应用
使用建议
包装
技术规格
- 三相3极接线端子块，设计用于在三相（L1 / L2 / L3）中集中配电，适用于铜或铝导体，适用截面积2.5至35 mm²。
电气特性
- 最大电流：135 A（铜）/ 120 A（铝）。
- 接线：适用于铜（Cu）或铝（Al）导体。
- 截面积范围：2.5至35 mm²，推荐拧紧扭矩：
- 2.5至16 mm²：扭矩 3 Nm
- 25至35 mm²：扭矩 6 Nm
- 额定电压：1000 V 交流 / 1500 V 直流。
- 随附导电润滑脂以确保最佳接触。
- 标准：符合 EN60947-7-1。
物理特性
- 外壳：PA66 自熄 V0，可拆卸盖板。
- 导体主体：镀锡铝。
- 安装：DIN 导轨或明装。
- 极数：3（输入 L1 / L2 / L3）。
- 每极输出数：2。
- 防护等级：IP20。
功能与应用
- 可在三相之间紧凑且均衡地分配功率，减少中间接头数量，提高安装可靠性。
- 典型应用：三相配电柜、工业配电箱以及需要均衡、安全三相电源的商业设施。
使用建议
- 电缆选择：使用适当截面积（2.5至35 mm²）的铜或铝电缆。
- 端子套管：建议对软线使用端子套（压着端子）以确保接触均匀。
- 拧紧：根据截面积使用推荐扭矩（3–6 Nm）以保证可靠连接。
- 安装：根据配电柜结构选择 DIN 导轨或明装固定方式。
- 布线组织：将导体在三极间正确分配以实现最佳平衡。
- 标识：清晰标注 L1、L2、L3 以便运行和维护。
- 维护：定期检查拧紧状态及接点清洁度。
包装
- 按单件销售。
- 盒装：6 件。
- 外箱：198 件。
技术规格
- 型号：DTB-X3E35
- 最大电流：135 A（Cu）/ 120 A（Al）
- 适用截面积：2.5 至 35 mm²
- 拧紧扭矩：2.5–16 mm² = 3 Nm；25–35 mm² = 6 Nm
- 额定电压：1000 V 交流 / 1500 V 直流
- 材料：外壳 PA66 V0；导体主体 镀锡铝
- 安装：DIN 导轨或明装
- 极数：3
- 每极输出数：2
- 防护等级：IP20
- 标准：EN60947-7-1
- 附件：随附导电润滑脂
