DIN导轨接线端子 DTB-2E50x series

面板型螺钉连接功率

描述
1极接线端子 DTB-2E50，用于连接铜和铝导体，截面积最大可达50 mm²。具备较高电流承载能力，适用于配电柜和工业装置的中等功率配电场景。

特性

• 电气：
  • 最大电流：160 A（铜）/ 145 A（铝）
  • 兼容导体：铜（Cu）或铝（Al）
  • 截面积范围：铜 2.5–50 mm²；铝 6–50 mm²
  • 按截面积的紧固扭矩：2.5–4 mm² → 4 Nm；6–50 mm² → 12 Nm
  • 额定电压：1000 V 交流 / 1500 V 直流
  • 导电润滑脂：随附以优化接触
  • 标准：符合 EN60947-7-1
• 外观与机械：
  • 外壳：PA66 阻燃 V0，可拆卸罩盖

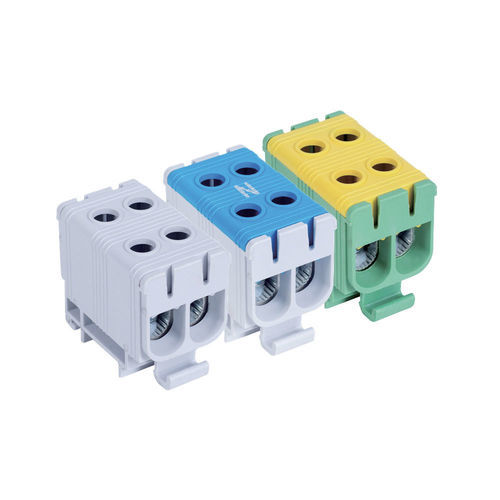

  • 功能性颜色标识：浅灰（相/通用）、浅灰+蓝（中性 N）、绿/黄（接地 PE）
  • 导体本体：镀锡铝
  • 安装方式：DIN 导轨或明装
  • 极数：1
  • 电缆数量：每个模块 4 根
  • 防护等级：IP20
• 包装：
  • 按单件销售
  • 盒装：14 件
  • 纸箱：308 件

功能与应用

• 功能：在单点连接多个回路，同时确保机械固定性以及铜铝之间的优良导电性。
• 应用：中间配电柜、需要可靠中等功率回路分配的工业与商业装置。
• 使用建议：遵守铜/铝截面积范围；对软导体使用端子套；按规定扭矩紧固；采用 DIN 导轨或明装固定；使用颜色标识辨识回路。定期检查紧固状态与接点清洁度。

型号与订购代码
订购代码 | 主电流 | 电缆截面积 | 颜色 | 库存状态
DTB-2E50 | Cu：160 A / Al：145 A | Cu：2.5–50 mm² / Al：6–50 mm² | 浅灰 | instock
DTB-2E50B | Cu：160 A / Al：145 A | Cu：2.5–50 mm² / Al：6–50 mm² | 浅灰 / 蓝 | instock
DTB-2E50D | Cu：160 A / Al：145 A | Cu：2.5–50 mm² / Al：6–50 mm² | 绿 / 黄 | instock

可用文档
接线端子系列产品说明书（技术文件，PDF）可在产品下载区获取。

技术参数 / 规格

• 电流：160 A（Cu）/ 145 A（Al）
• 兼容连接：铜 2.5–50 mm²；铝 6–50 mm²
• 紧固扭矩：2.5–4 mm² = 4 Nm；6–50 mm² = 12 Nm
• 额定电压：1000 V AC / 1500 V DC
• 材料：外壳 PA66 V0；导体本体 镀锡铝
• 安装：DIN 导轨或明装
• 极数：1；电缆数：4
• 防护等级：IP20
• 标准：EN60947-7-1
