DIN导轨接线端子 DTB-1E150x series

面板型螺钉连接功率

产品简介
1 极 2 电缆大电流接线端子，适用于 35 至 150 mm² 的大截面积导体（铜或铝）。最大电流：320 A（Cu）/ 290 A（Al）。符合 EN60947-7-1。随附导电润滑脂以优化接触性能。

电气特性

• 最大电流：320 A（Cu）/ 290 A（Al）
• 兼容导体：铜（Cu）或铝（Al）
• 适用截面积：35–150 mm²
• 紧固件：内六角螺钉
• 扭矩：
  • 20 Nm（35–95 mm²）
  • 30 Nm（120–150 mm²）
• 额定电压：1000 V AC / 1500 V DC
• 导电润滑脂：随附
• 标准：符合 EN60947-7-1

物理特性

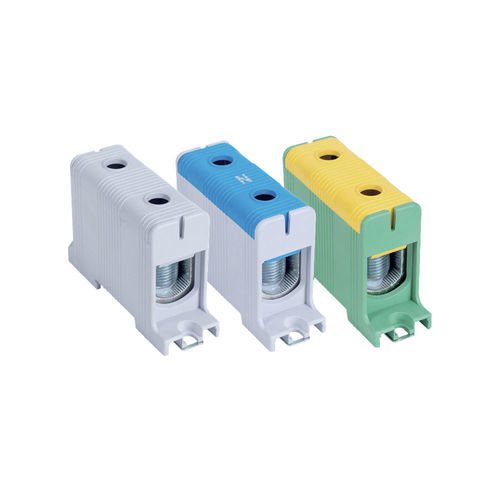

• 外壳：PA66 V0 自熄，带可拆盖，提供 3 种功能识别颜色（浅灰；浅灰+蓝；绿+黄）
• 导体本体：镀锡铝
• 安装：DIN 导轨或明装
• 极数：1
• 每块电缆数：2
• 防护等级：IP20

包装

• 单件销售
• 小盒：5 件
• 纸箱：140 件

功能
用于非常大截面积导体的连接，保证铜铝电缆间可靠的电接触，并在高负荷下具有优异的机械承载能力。

应用

• 重型电力配电系统（总配电柜）
• 工业电力柜
• 主进线、主连接及大电流配电

使用建议

• 电缆选择：35–150 mm²，铜或铝
• 端头套：对软导体必须使用端头套以确保均匀接触
• 紧固：根据导体截面积施加 20–30 Nm 扭矩
• 安装：根据配电柜结构选择 DIN 导轨或明装固定
• 识别：使用外壳颜色识别相、零、地线
• 维护：定期检查紧固力和接点清洁度

型号与订购代码

• DTB-1E150 — Cu：320 A / Al：290 A — Cu/Al：35–150 mm² — 颜色：浅灰 — in stock
• DTB-1E150B — Cu：320 A / Al：290 A — Cu/Al：35–150 mm² — 颜色：浅灰 / 蓝 — in stock
• DTB-1E150D — Cu：320 A / Al：290 A — Cu/Al：35–150 mm² — 颜色：绿 / 黄 — in stock

技术参数

• 最大电流：320 A（Cu）/ 290 A（Al）
• 导体截面积：35–150 mm²
• 额定电压：1000 V AC / 1500 V DC
• 导体本体：镀锡铝
• 外壳：PA66 V0，可拆盖
• 紧固：内六角螺钉，依据截面积 20–30 Nm
• 安装：DIN 导轨或明装
• 防护等级：IP20
