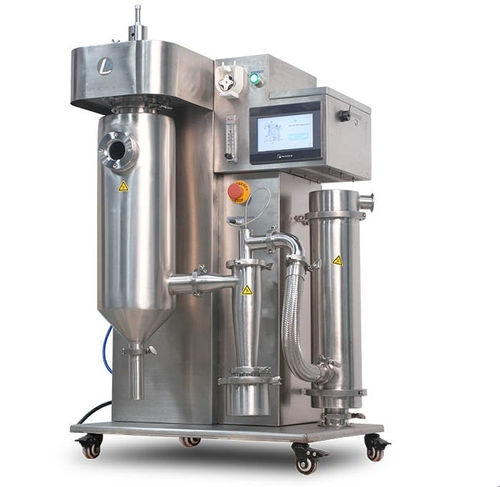

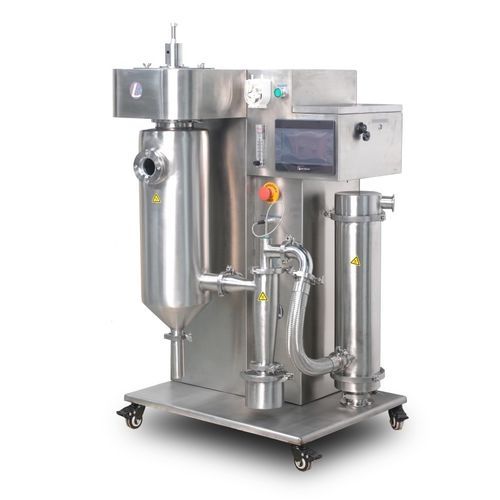

喷雾式小型烘干机 SD-18A PRO

食品工业用于制药业化学工业

产品概述
SD-18A PRO为模块化惰性气体闭路微型喷雾干燥机，用于将水溶液及有机溶剂溶液干燥成粉末。设备可作为基础台式机购买，后续可通过可拆卸的闭路惰性气体模块升级。整机集成溶剂回收功能和氧气监测系统，支持可燃溶剂的安全处理。

模块设计 — 关键点

• 闭路（惰性回路）模块可单独购买并后期升级。
• 快拆结构设计，闭路模块可快速连接/断开。
• 可作为台式（bench-top）或落地安装使用。
• 可配备氮气发生器或氮气瓶以实现惰性加工。
• 基于经过验证的SD-18A平台设计。

主要配置（惰性回路模块）

• 双级双重冷凝器用于溶剂冷却与回收。
• 可根据需求连接自来水或外置循环冷却机。
• 先进的氧气监测系统，保证惰性条件的安全性。
• 全不锈钢腔体的袋式过滤系统，配Donaldson高品质可更换滤芯。

严谨且稳定的设计

• 针对耐用性和精度设计的机械结构。
• 产品接触部位及腔体采用全不锈钢制造。
• 高精度U.S. Spray二流体雾化器（标配SS316喷嘴）提供稳定雾化。
• 可调防堵（除堵）间隔以防喷嘴堵塞。
• 进口电器件和风机，采用变频控制空气供应。
• Siemens PLC控制与Schneider电器件提供稳健控制与保护。
• 彩色LCD触控显示，具备数据记录与USB导出功能。
• 生产符合ISO 9001与ISO 14001标准。

U.S. Spray 二流体雾化器

• 外混式二流体喷嘴，提供细且高精度的雾化效果。
• 气液流量独立控制，可处理高粘度液体与悬浮液。
• 喷嘴安装于进气分配器上端中央，向下喷入干燥室。

送风系统

• 中压进口鼓风机，采用转子式内部结构。
• 变频（逆变器）控制实现空气量的无级调节以满足不同工艺需求。

适用范围

• 适用于将可燃有机溶剂及水溶液/悬浮液干燥为粉末：制药、染料、颜料、食品配料、奶/蛋制品、热敏材料、聚合物/树脂、陶瓷、香精、洗涤剂、粘合剂等。
• 可直接将乳液和悬浮液转化为微米级粉末，无需预先过滤、浓缩或研磨。

规格
型号：SD-18A PRO（SD-500/SD-501升级）
最大蒸发能力：2000 ml/h
泵送速率：50～2000 ml/h（可调）
控制系统：Siemens PLC；台湾7"彩色触控LCD；进/出口温度、变频、喷嘴除堵频率的显示/控制；数据记录、导出与曲线分析；报警与过载保护
入口气温：30～250 °C（控温精度 ±0.5 °C）
出口气温：30～100 °C（控温精度 ±0.5 °C）
干燥空气流量：变频控制，0～70 m3/h（可调）
温度传感器：进出口采用PT-100
喷雾系统：U.S. Spray原装二流体雾化器（标配0.7 mm）；可选0.4 mm、1.5 mm
颗粒尺寸：1～25 μm
平均干燥时间：0.8～1.5 s
防堵装置：自动除堵功能（0～60 s可调）及手动除堵
氧气检测：进料前确保氧浓度低于设定阈值（例如 <3%）；检测范围0–100%（精度0.1）
压力检测范围：0–100 kPa
防爆模块：超过预设值时自动泄压（默认 >3 kPa）
防爆膜：自动
电气标准组件：Schneider
快拆：温度传感器、气路与电源快拆接头
干燥室尺寸：D 204 mm，H 640 mm
袋式过滤器尺寸：D 133 mm，H 550 mm
冷凝器尺寸：D 159 mm × H 830 mm × 2（双冷凝器）
排气管直径：51 mm
电源：AC 220 V，50–60 Hz
加热功率：3.0 kW（加热器材质：2520 特殊不锈钢）
材质：整机不锈钢结构
重量：140 kg
外形尺寸（H×W×D）：1000 mm × 1005 mm × 1205 mm

主要部件品牌

• 喷嘴：U.S. Spray System，SS316
• PLC：Siemens S7-series
• 触摸屏：Taiwan（显示器制造商）
• 风机电机 / 逆变器：Taiwan Delta
• 交流接触器、继电器、空气开关、按钮：Schneider
• 固态继电器：TWITEC
• 转子流量计：Dwyer（U.S.）

技术参数

• 型号：SD-18A PRO
• 最大蒸发能力：2000 ml/h
• 进料速率：50–2000 ml/h（可调）
• 入口温度范围：30–250 °C（±0.5 °C）
• 出口温度范围：30–100 °C（±0.5 °C）
• 空气流量：0–70 m3/h（变频控制）
• 雾化器：U.S. 二流体喷嘴（0.7 mm 标配）
• 颗粒尺寸：1–25 μm
• 控制：Siemens PLC + 7" 触控LCD，数据记录与USB导出
• 安全：氧气监测、压力检测、自动泄压
• 电源：AC 220 V，加热 3.0 kW
• 结构：全不锈钢机身
• 重量/尺寸：140 kg；1000×1005×1205 mm
