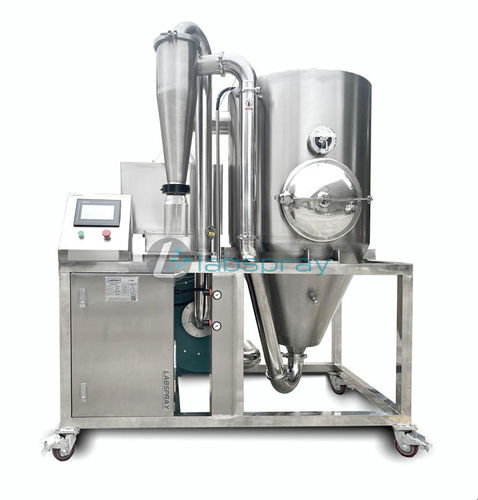

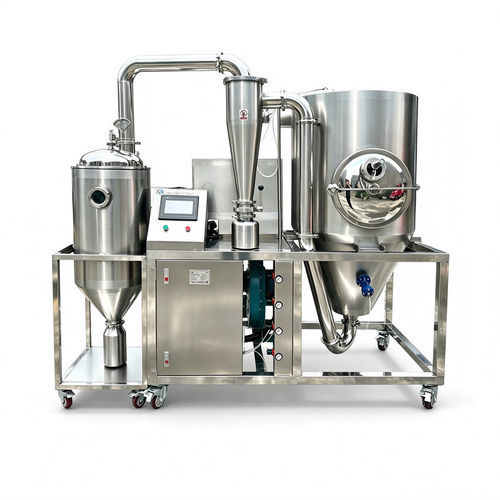

喷雾式干燥机 SD-P5

热气空气带热交换机

简短描述
SD-P5喷雾干燥机为适用于低沸点、高粘度液体材料的干燥设备。基于国内外喷雾干燥机设计改良，可将雾化液体快速干燥成成品粉末，通过旋风分离收集并由引风机排出。

工作原理
冷空气经过滤、加热后由顶部进风分配器引入；热空气在喷雾塔内螺旋下行。液体被泵送至塔顶的离心雾化器并被撕裂成细小液滴。液滴与热空气并行接触并进行快速热交换：水分蒸发，材料在数秒内干燥。产品通过旋风分离收集，废气由引风机排出。

特点

• 干燥时间极短（物料停留时间约5秒），可保存活性成分。
• 大直径喷雾塔，适应多种物料；进风温度可调，适用工况范围广。
• 设备配置全面，可满足生产需求。
• 操作简便，适应性强；无需专业操作人员。
• 专利螺旋进风分配器，保证塔周围风量均匀，减少壁面粘附。
• 塔体设有便捷密封清洗门，便于全面清洗并减少残料粘附。
• 塔内镜面抛光（无死角），避免粘料并便于清洁。
• 进风温度可控，满足物料干燥工艺。
• 所有管路与旋风分离器均配快开清洗口。
• U型电加热管设计，减少热膨胀导致的焊缝开裂；铝合金鳍片提高传热与效率。

应用
适用于将低沸点、高粘度的液体材料干燥为粉末或颗粒，且不破坏活性成分。

配置（概要表）
NO. | 项目名称 | 规格 | 材质 | 数量 | 备注
1 | 给料系统 - 蠕动泵 | P=0.55KW | — | 1pc | 供料泵

热风系统：
1 | 空气过滤器 | 初效过滤器 | SUS304 框架 | 1 set | 初效过滤器
2 | 空气过滤器 | 中效过滤器 | SUS304 框架 | 1 set | 中效过滤器
3 | 电加热 | P=18kw | SUS304 | 1 set | U型加热器，铝鳍片
4 | 热风管道 | — | SUS304 δ1.5 | 1 set | 带保温，哑光处理

干燥塔系统：
1 | 主塔 | 直径 φ0.8m | SUS304 δ2.0 | 1 set | 内镜面抛光，外哑光
2 | 可调热风分配器 | — | SUS304 δ2.0 | 1 set | 镜面处理
3 | 可变螺旋进风涡流 | — | SUS304 δ3.0 | 1 set | 镜面处理
4 | 电动高速离心雾化器 | 1-5（转速） | SUS304 / 合金 | 1 set | P=0.75kw 变频控制

接收系统：
1 | 初级旋风分离器 | LT-280 | SUS304 δ2.0 | 1pc | 锥体长，快开
2 | 收料桶 | — | 透明塑料 | 1pc | 收集容器
3 | 引风机 | 9-19-4A | Q235A | 1 set | P=2.2kw

控制系统：
SUS304 控制柜，带彩色触摸屏。功能：进风温度显示与自动控制；出风温度显示；送料量控制；动态工艺显示。

技术参数

• 蒸发水量：5 Kg/h
• 电加热功率：18 kW
• 进风温度：30 ~ 250 °C（根据物料可调）
• 出风温度：60 ~ 90 °C（根据物料可调）
• 控制：彩色触摸屏 + 变频控制；加热温度精度 ±1 °C
• 高度自动化
• 净重：300 kg
• 外形尺寸（长 × 宽 × 高）：1300 × 1100 × 2000 mm
• 总装机功率（配置示意）：23 kW（电源：3 相 380V/50Hz）
• 包装尺寸：1900 × 1300 × 2100 mm；毛重（包装）：400 kg
