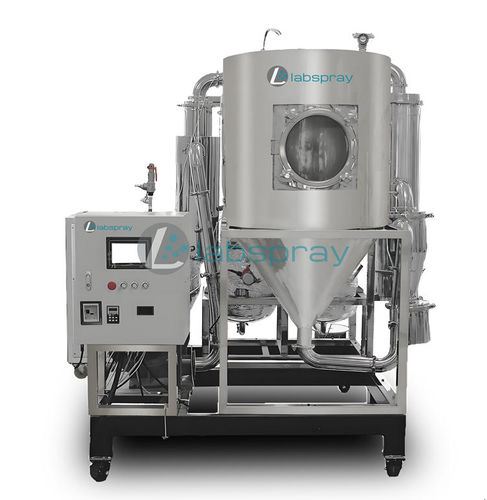

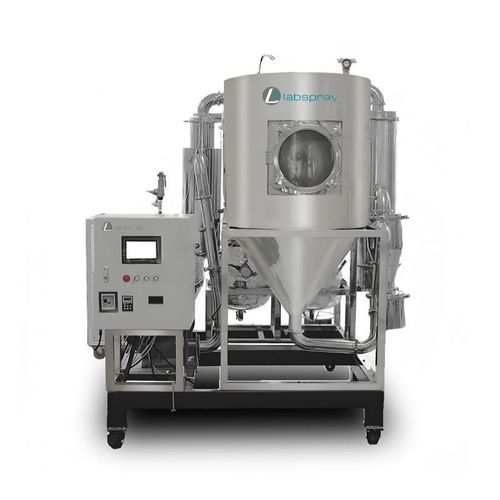

喷雾式干燥机 LABSPRAY 05 LOOP

连续用于制药业实验室

产品概述
惰性气体闭路喷雾干燥器（氮气闭路喷雾干燥器）为含有乙醇、甲醇、丙酮、己烷、柴油等有机溶剂的悬浊液提供闭路喷雾干燥解决方案。系统以惰性气体（如氮气）为干燥介质，保持低氧环境，防止氧化，并实现溶剂与气体回收。

适用范围

• 干燥含有有机溶剂或易氧化、易燃、易爆材料。
• 广泛应用于精密陶瓷、制药、动力电池材料、硬质合金（WC-Fe）粉末等行业。

适用物料
适用于以甲醇、乙醇、环己烷、醚、丙酸乙酯、丙酮等有机溶剂为分散介质的悬浊液干燥。

惰性气体闭路喷雾干燥器特点

• 氮气闭路循环，节省气体用量，防止样品氧化，提升实验安全性。
• 高精度氧含量检测系统，根据氧浓度自动控制给料启停。
• 灵敏的压力检测与自动泄压装置，确保空间压力安全。
• 过滤系统降低干燥后物料损失。
• 多级孔径溶剂冷凝系统，提高溶剂回收率。
• 多点温度检测，适用于部分热敏性物料的干燥。
• 变频风机控制进出风量，减少细粉损失。
• 管路夹套加热，减少热损失，提高温控精度与设备安全性。
• 干燥塔旋风分离器可拆卸清洗，维护更方便。
• 10英寸大屏LCD触摸屏，带温度曲线记忆功能，实时监控；整机不锈钢结构。
• 可选配自制氮气发生器，减少钢瓶使用频率。

组件介绍

• 电子控制系统：控制器、触摸屏、模块、变频器、固态继电器、温度传感器——机器“大脑”，实现精确稳定控制。
• 给料系统：配料罐、溶剂罐、蠕动/隔膜泵与给料管路，搅拌并将浆料输送至离心雾化盘。
• 雾化系统：离心雾化盘、蜗壳结构、出口温度传感器、调压阀与压力表——形成细雾滴与热气瞬时接触干燥。
• 干燥系统：干燥塔体、内部压力表、观察窗、进出口管路及入口过滤器——溶剂蒸发，固体干燥成粉落入收集桶。
• 产品回收系统：旋风分离器、旋风收集罐、布袋除尘器与脉冲振打器——塔底+旋风+布袋分级回收粗细颗粒。
• 冷凝系统：制冷机组、冷凝器、冷媒循环泵与连接管路——将含溶剂的湿气凝结回收至溶剂罐；冷却气体回流循环。
• 气体循环系统：过滤器、引风机、加热器、进口温度传感器——引风机输出干燥介质，经冷凝器、加热器、塔、旋风/布袋过滤后回用。
• 智能安全系统：氧分析仪、氮气进气阀、放气阀、安全阀、压力表与差压表——自动调节氧含量、放气或充氮并必要时泄压，确保安全运行。

防爆与安全设计

• 三重防爆保护：
• 一级（基础）：以惰性气体（氮气）为干燥介质；闭路循环将氧含量保持在安全阈值以下（当 O2 ≲ 2% 时系统正常运行）。
• 二级（机械）：安装压力表与安全阀；当塔内压力超过设定值（例如 > 4000 Pa）时安全阀开启；当 O2 > 2% 时系统放气并充氮以降低氧含量。
• 三级（最终）：塔顶防爆破裂片在异常超压时打开以释放压力并保护系统。

参数汇总

• 产品类别：氮气闭路喷雾干燥器
• 产品型号：LABSPRAY 05 LOOP
• 处理能力：5 L/h
• 最小投料量：100 mL
• 干燥室直径：φ900 mm
• 雾化结构：离心雾化系统
• 电子控制系统：自主研发
• 最高进风温度：约 250 °C（可调）
• 热风形式：引风
• 加热功率：10 kW
• 氧表量程：0–25%
• 管路压力：3000 Pa – 5000 Pa
• 整机功率：32 kW
• 占地（L×W×H）：10005 × 4000 × 3510 mm
• 电源：3P 380V / 50Hz
• 简要说明：1) 喷雾室、旋风分离器、产品收集瓶和废液收集瓶为不锈钢材质。2) 外壳材质为 SUS304。3) 可选布袋装置以提高回收率。外形尺寸可根据现场要求定制。
