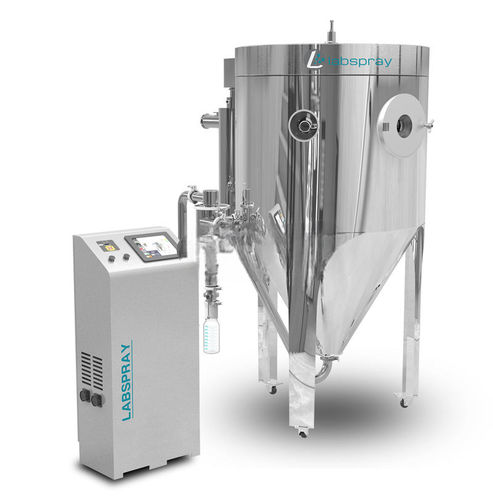

喷雾式干燥机 SD-05A

热气实验室中试工厂用

简要说明

• 中试/实验室用喷雾干燥机，适用于水性溶液处理，产品接触面采用卫生级 AISI 304 不锈钢。
• 工艺能力：5 L/h（≈5 kg/h）。
• 雾化器选项：标准两流体并行流喷嘴，或可选高速离心式雾化器。
• 可选脉冲袋式过滤器用于尾气处理与物料回收。
• 配套 PLC 控制与 10 英寸触摸屏；静音无油空气压缩机可选。

产品描述
SD-05A 为改良型中试喷雾干燥机，便于实验室灵活操作及内部检修清洁。可采用二流体喷嘴的共流雾化或选配离心雾化器。干燥气体电加热，并通过 H-Adv 热风分配器均匀分布空气流。干燥室为锥底（60°），配圆形 WD 门带观察窗，内部照明与视镜。整机配备 PLC 控制及必要仪表。所有与产品接触的金属件均为 AISI 304 不锈钢，达到卫生级表面要求。

制造材料与表面处理

• 产品接触金属件：不锈钢 AISI 304。
• 外表面及焊缝：抛光至 Ra < 1.2 µm。
• 产品接触的内部焊缝（干燥室、粉体管道、旋风分离器、收集容器、至袋式过滤器的气体管道）：光滑表面，最大 Ra 0.8 µm。
• 其他内部焊缝：打磨至与母材齐平（砂号 120）。
• 不锈钢覆板：AISI 304。

标准供货范围

• 输送泵（蠕动泵）。
• 标准并行流两流体喷嘴。
• 离心雾化器（可选）。
• 引风机（诱导风）。
• 电加热器。
• H-Adv 一体化热空气分配器。
• 锥底干燥室。
• 旋风分离器和 1.5 L 收集瓶。
• 现场仪表与控制系统硬件（PLC）及备件。

控制系统

• 电气控制柜，采用优质电气元件。
• 10 英寸电容式高分辨率触摸屏（1024×800）。
• LF-Control 2.0 软件：温度与压力监测、泵启停、变频器控制曲线、数据记录与报警。
• 传感器、电源与气路采用快拆设计，便于维护。

可选配件

• 静音无油空压机（多级过滤）— 可选。
• 脉冲气锤系统，用于袋式过滤器自动清灰。
• 旋转高速离心雾化器（可选）。
• 用于尾气处理与物料回收的袋式过滤器（可带或不带脉冲功能）。
• SS304 空气前置过滤架。

技术参数
No. | 项目名称 | 规格
基础
1. | 设备型号 | SD-05A
2. | 最大水蒸发量 | 5 L/H (≈5 kg/h)
3. | 蠕动泵 | 0 ~ 5000 ml/h
4. | 入口空气温度 | 30 - 300 °C ± 2 °C
5. | 其它区空气温度 | 30 - 120 °C ± 2 °C
6. | 进出口温度传感器 | PT-100 温度传感器，智能 PID 控制
7. | 雾化结构 | 无缝喷嘴设计 & RN-Con 模块化回转雾化器选项
8. | 雾化器 | 进口标准并行流两流体喷嘴（离心可选）
9. | 热空气分配器 | H-Adv 一体化热空气分配器，分布均匀，风向可调
10. | 门孔 | WD 圆门设计，带观察窗和保温
11. | 引风机 | 高压风机（变频控制），1.5 kW / 220 V
12. | 电加热器 | 10 kW / 380 V，不锈钢加热元件
13. | 干燥空气流量 | 最高可达 100 kg/h
14. | 平均干燥时间 | 1.0 - 1.5 s
15. | 自动排放装置 | 自动针，工作频率可调 1 - 60 s
16. | 空压机（标准规格） | 2.2 kW，180 L/min，2 - 6 bar
17. | 收集瓶容量 | 1.5 L
控制系统
1. | 电气控制柜 | HSSP 标准喷涂，Schneider 标准电气元件
2. | 触摸屏 | 10 英寸电容触摸屏，1024×800
3. | 软件系统 | LF-Control 2.0，含数据记录、曲线与报警
4. | 快拆设计 | 快速插拔与管路设计，便于维护
其它
1. | 电压 | AC 380 V, 50 Hz
2. | 额定功率 | AC 380 V / 16 kW（示例装置额定功率）
3. | 最小占地（长×宽×高） | 1930 mm × 1030 mm × 2010 mm
4. | 重量 | 265 kg（整机重量）

特性 / 技术规格

• 型号：SD-05A（中试喷雾干燥机）。
• 工艺能力：适用于水性溶液 5 L / 约 5 kg 每小时。
• 雾化方式：标准两流体并行流喷嘴；可选高速旋转离心雾化器（RN-Con 模块化）。
• 加热：电加热器，通过 H-Adv 分配热风。
• 干燥室：锥底（60°），WD 圆门，视镜与内部照明。
• 收集：旋风分离器 + 1.5 L 收集瓶；可选袋式过滤器（带或不带脉冲）。
• 气源系统：引风机（1.5 kW，VFD）；可选静音无油空压机（2.2 kW，180 L/min，2-6 bar）。
• 控制：PLC + 10" 触摸屏及 LF-Control 2.0（监测、VFD 控制、记录、报警）。
• 结构：产品接触部位 AISI 304；外表面 Ra < 1.2 µm；内部焊缝 Ra ≤ 0.8 µm。
• 电源（典型）：AC 380 V，50 Hz；示例额定功率：16 kW。
• 占地（最小）：1930×1030×2010 mm；净重约 265 kg。
