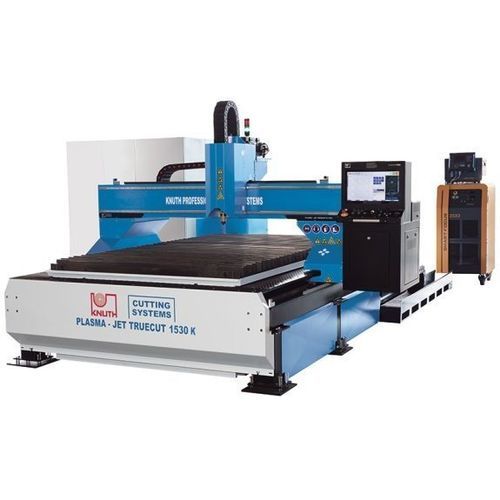

等离子切割机 Plasma-Jet TrueCut K 1530

用于金属金属薄板CNC数控

产品简介
Plasma-Jet TrueCut K 1530 是一款专用等离子切割系统，面向复杂工件的批量生产与单件制造。该机采用 Eckelmann 控制技术与 Kjellberg 等离子电源，针对多班制高强度运行进行设计。模块化选项可实现定制配置，如多把火炬、氧燃切割头、5 轴倒角及管材切割单元等。

主要特点

• 独立式台架结构，热隔离设计以保证高精度
• Eckelmann CNC + EtherCAT，实现协调切割控制与排料优化
• 为高产能与连续多班制运行设计
• 丰富的选配项以满足不同生产需求

工作区（技术规格）

• 切割宽度：1500 mm
• 切割长度：3000 mm
• 台面高度：700 mm
• 台面承载能力：520 kg/m²
• 快移速度：18,000 mm/min
• 等离子电源（标准/可选）：Kjellberg

产品详情
结构

• 独立式钢制切割台，减少对导轨的热与机械影响
• 台面为粉尘/烟气抽吸预留，活动段配备电气气动吸气挡板
• 坚固设计以适应大型及重载工件

传动与驱动

• 所有轴采用 Panasonic 交流伺服驱动与免维护无间隙行星减速器
• 耐磨低维护的斜齿齿条设计，适合连续运行
• 所有轴采用线性导轨，设计寿命长且高速运动平稳（X/Y 导轨宽度 20/30 mm）
• 部件选型与机架结构适用于多班制运转

切割头

• Z 轴采用滚珠丝杆传动并带伺服自动火炬高度控制
• 快速联锁换头可缩短换头时间
• 控制器内置切割参数库，便于寻找最优切割条件
• 可选配：5 轴切割头、管材切割装置、多把火炬配置等

控制

• 标配 Eckelmann CNC 控制器
• 标配 Eckelmann IBE（cncCUT）排料软件

等离子电源（可选）

• Smart Focus 130 – 最大切割 40 mm，穿孔 25 mm，推荐 1–32 mm
• Smart Focus 170 – 最大切割 50 mm，穿孔 30 mm，推荐 1–35 mm
• Smart Focus 200 – 最大切割 60 mm，穿孔 30 mm，推荐 1–40 mm
• Smart Focus 300 – 最大切割 80 mm，穿孔 40 mm，推荐 1–60 mm
• Smart Focus 400 – 最大切割 100 mm，穿孔 50 mm，推荐（不锈钢）1–70 mm
• Q 1500 – 最大切割 60 mm，穿孔 30 mm，推荐 0.5–40 mm
• Q 3000 – 最大切割 80 mm，穿孔 50 mm，推荐 0.5–60 mm

注意
所有标注的切割与穿孔厚度受材料、切割技术和导轨系统影响而变化。

技术参数

• 型号：Plasma-Jet TrueCut K 1530
• 工作区（宽×长）：1500 × 3000 mm
• 台面高度：700 mm
• 台面承载：520 kg/m²
• 快移速度：18,000 mm/min
• 等离子电源：Kjellberg（多种可选）
• 整机重量：3,100 kg
• 控制器：Eckelmann CNC（E°EXC 880 / E°CUT ECO）含 IBE 软件
• 适用于多班制；选项包括：多把火炬、氧割头、5 轴头、管材切割单元、滤网准备等
