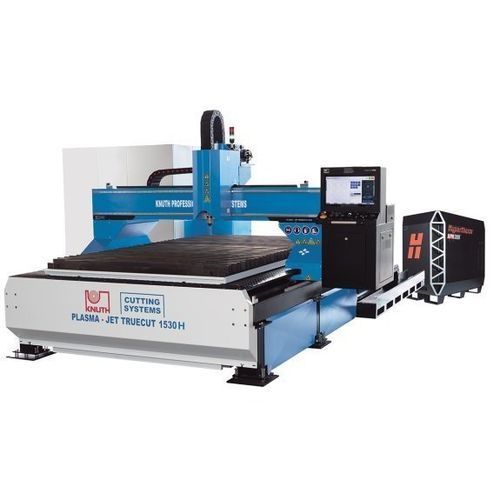

等离子切割机 Plasma-Jet TrueCut 1530 H

用于金属金属薄板CNC数控

概述
Plasma-Jet TrueCut H 系列机床是用于复杂零件批量或单件生产的高专业化切割系统。该系列为多班次高负荷运行设计，配备先进的 Hypertherm 技术和高品质部件。丰富的可选配置可实现多样化、按需定制的解决方案，例如多把火炬、氧燃割头、割角切割或管材加工单元等。

亮点

• 独立工作台以实现高精度
• 强大的 ProNest LT 排料（nesting）软件以优化生产
• 可按需配置以使用 HYPERTHERM 等离子源（选配）
• 高生产率，适合多班次运行
• 大量选项可实现定制化解决方案

结构

• 独立切割工作台采用刚性钢结构，承载能力高
• 独立工作台可消除对等离子切割系统的热和机械影响
• 工作台为除尘/抽屑系统预留安装位置，并可配备电气气动驱动的吸气挡板以高效排烟

传动与驱动

• 所有轴采用 Panasonic 动态交流伺服驱动，配备免维护、零间隙行星齿轮
• 斜齿轮传动耐磨、维护量低，适合连续运行
• 所有轴采用线性导轨，适用于长寿命和高速下平稳运行（X/Y 导轨宽度 20/30 mm）
• 机架结构与部件选型面向可靠的多班次运行

切割头

• Z 轴采用滚珠丝杠传动并具备伺服驱动的自动火炬高度控制
• 切割头快速联接设计，便于快速更换以减少夹具/换头时间
• 利用控制器中存储的切割参数以寻找最佳切割条件
• 在精细轮廓与小半径处仍能保持最佳床速
• 可配置 5 轴切割头、管材切割装置等多种选项

控制

• Hypertherm CNC 控制器 - EDGE® Connect
• 标配 ProNest LT 排料软件

等离子源选项（按所需功率选择）

• Maxpro 200 — 在非合金钢上的切割能力：近无毛刺切割约 20 mm；生产穿孔能力 32 mm；分割切割可达 75 mm
• XPR 170 — 穿孔最大 40 mm；分割切割最大 60 mm
• XPR 300 — 穿孔最大 50 mm；分割切割最大 80 mm

工作区域
切割宽度：1.500 mm
切割长度：3.000 mm
工作台高度：700 mm
工作台承载：520 kg/m2
快速进给：18.000 mm/min
等离子源：Hypertherm

尺寸与重量
重量：3.100 kg

特性 / 技术规格

• 型号：Plasma-Jet TrueCut 1530 H
• 工作区（L × W）：3.000 mm × 1.500 mm
• 工作台高度：700 mm
• 允许荷载：520 kg/m2
• 快速进给速度：18.000 mm/min
• 配置（控制）：Hypertherm (EDGE® Connect)
• 机床重量：3.100 kg
• 随货软件：ProNest LT、Phoenix®
• 选项：等离子源（Maxpro、XPR 系列）、5 轴头、管材切割系统、过滤/抽吸系统、软件选项等
• 注：切割厚度、穿孔与分割能力依材料、切割技术及所选等离子源而异
