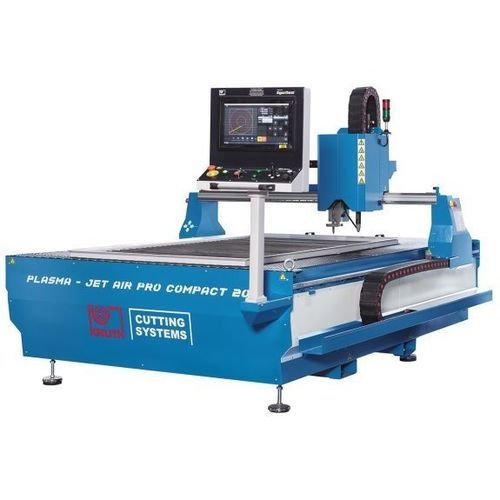

等离子切割机 Plasma-Jet AirPro Compact 2010

用于金属金属薄板CNC数控

概述
Plasma-Jet AirPro Compact 2010 系列为单件与小批量生产设计的空气等离子切割系统。该系列设备占地小，适用于车间环境，运行可靠，操作简便。

要点

• 一体化紧凑设计，便于运输与快速安装
• 兼容 Hypertherm 与 Kjellberg 空气等离子电源（可选）
• 采用 EtherCAT 现场总线以实现高性能 CNC
• 根据配置包含专业嵌套软件
• 标配真空台；可选配水切割台

结构

• 台架一体化设计并集成导轨，可在组装状态下运输并实现快速投产
• 切割台预留真空抽吸接口；可选配水切割台
• 工作区分段抽吸（由移动机器桥机械切换）以提高抽吸和过滤效率
• 材料支撑格栅由可更换的弧形平钢元件组成

导轨与驱动

• 精选组件保证切割功能与工艺安全性
• 机桥双侧同步驱动，运行动态性好且无偏转力矩
• 高功率交流伺服电机配备免维护行星齿轮与精密螺旋齿轮传动，确保轮廓精度
• 所有轴采用高质量直线导轨，坚固、精确且耐用

切割能力（按等离子源示例）

• Kjellberg CutFire 100i：切割至 40 mm，穿孔至 20 mm
• Hypertherm Powermax 105 Sync：切割至 38 mm，穿孔至 22 mm
• Hypertherm Powermax 125：切割至 44 mm，穿孔至 25 mm

切割头

• 通过电弧控制的 Z 轴高度调节保持喷嘴与板面间距
• 内置传感器控制的碰撞保护可防止机床与工件损坏
• 磁耦合便于等离子割炬的安装与维护

控制与软件

• PULSER 3 CNC 控制器，配 15" 触摸屏，面向现代切割应用设计
• EtherCAT 现场总线提供可靠且高性能的通信
• 根据所选等离子源，包含 ProNest LT Essentials 或 IBE cncCut Nest 软件

标准配置（示例）

• PULSER 3 CNC 单元（15" 触摸屏）
• 15" 触摸式 HMI
• ProNest LT Essentials（视配置而定）
• 为过滤系统预留的台面（机械闭合）
• 带 THC 传感器的自动割炬高度控制
• 带磁耦合与碰撞传感器的割炬
• INVT 伺服电机与驱动
• 激光定位器
• 使用说明书

可选配置（示例）

• 抽吸/过滤系统（例如 2,500 m³/h）
• Powermax 125 等离子源
• Powermax 105 Sync 等离子源
• CutFire 100i 等离子源
• MaxPro 200 等离子源
• ProNest LT 升级选项
• 用于等离子切割的水台（可与下吸式真空台互换）
• 适用于 PowerMax 和 MaxPro 的雕刻与打标系统

技术规格

• 工作区 — 切割宽度：1,050 mm
• 工作区 — 切割长度：2,050 mm
• 工作区 — 喷嘴到支撑台距离：200 mm
• 工作区 — 台面高度：500 mm
• 工作区 — 台面承载能力：800 kg/m2
• 工作区 — 快速移动速度：15,000 mm/min
• 工作区 — 定位精度：0.05 mm
• 尺寸与重量 — 重量：1,100 kg
• 尺寸与重量 — 外形尺寸（长 × 宽 × 高）：1.72 m × 3.15 m
