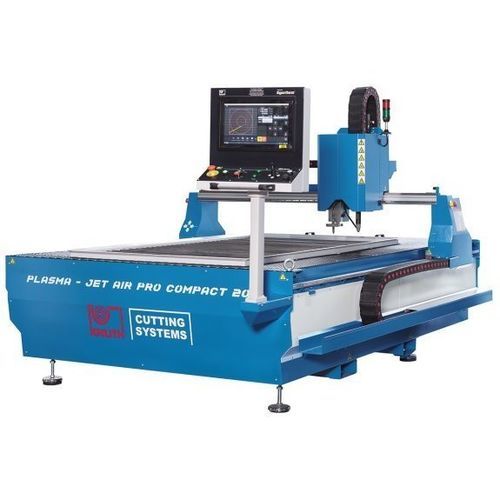

等离子切割机 Jet AirPro 1530

用于金属金属薄板CNC数控

概述 Plasma-Jet AirPro Compact 1530 是一款面向单件与小批量生产的紧凑型等离子切割台。该设备在占地小、运行成本低的同时提供工业级切割能力，适用于车间和小型生产线。

主要特点

• 整体式单体设计，组装状态下可运输，便于快速投产
• 兼容 Hypertherm 或 Kjellberg 空气等离子电源（可选）
• 采用 EtherCAT 现场总线以实现更高 CNC 性能
• 配备专业嵌套（nesting）软件
• 标配真空工作台；可选水切割工作台

结构

• 一体化框架，导轨集成于台架内以保证刚性并简化调试
• 工作台预留真空排气接口；可选配水切割台
• 工作区按段抽吸，由移动桥架机械切换以提高过滤与抽吸效率
• 材料支撑格栅由可更换的弧形平钢元件组成

导轨与传动

• 部件甄选以保证切割功能与工艺可靠性
• 桥架两侧同步驱动，高动态响应且无偏转力矩
• 高性能交流伺服电机，配备免维护行星减速器与精密斜齿传动以确保轮廓精度
• 各轴采用高品质线性导轨：坚固、精确且耐用

切割能力（示例）

• Kjellberg CutFire 100i：切割厚度可达 40 mm，穿孔可达 20 mm
• Hypertherm Powermax 105 Sync：切割厚度可达 38 mm，穿孔可达 22 mm
• Hypertherm Powermax 125：切割厚度可达 44 mm，穿孔可达 25 mm

切割头

• Z 轴高度通过电弧检测控制，以维持喷嘴与板面的距离
• 传感器控制的防碰撞保护可防止设备与工件损坏
• 磁性联轴器便于切割枪的安装与维护

控制与软件

• 标配 PULSER 3 CNC 单元，15" 触摸屏
• EtherCAT 现场总线提高控制系统的速度与可靠性
• 根据所选等离子电源，随设备提供 ProNest LT Essentials 或 IBE cncCut Nest 软件

标准配置（摘要）

• PULSER 3 CNC 单元（15" 触摸屏）
• 15" 人机界面触摸屏
• ProNest LT Essentials 或 IBE cncCut Nest（视配置而定）
• 工作台预留过滤/抽吸系统接口
• 带传感器的自动电弧高度控制（THC）
• 带磁性联轴器和碰撞检测器的等离子切割枪
• 伺服电机与驱动（INVT 或同级）
• 激光指示器、用户手册

可选项（示例）

• Powermax 105 Sync 等离子电源（支持 SmartSYNC®）
• Powermax 125 电源以提高生产率
• Maxpro 200 电源用于高负荷应用
• CutFire 100i（螺旋气体技术）
• 适用于 PowerMax/MaxPro 的雕刻与标记套件
• 以水切割台替代真空台
• 抽吸/过滤系统（例如 2,500 m³/h）
• 额外 ProNest LT 授权

工作区域
切割宽度：1.550 mm
切割长度：3.050 mm
喷嘴至支撑台距离：200 mm
工作台高度：500 mm
承载能力：800 kg/m2
快速进给：15.000 mm/min
定位精度：0.05 mm

尺寸与重量
重量：1.550 kg
外形尺寸（长 x 宽 x 高）：2.25 m x 4.15 m

特性 / 技术规格

• 工作区：1.550 x 3.050 mm
• 喷嘴至台面距离：200 mm
• 工作台高度：500 mm
• 承载能力：800 kg/m2
• 快速走行：15.000 mm/min
• 定位精度：0.05 mm
• 重量：1.550 kg
• 外形尺寸：2.25 m x 4.15 m
• 兼容 Hypertherm 与 Kjellberg 等离子电源（可选）
• 含 PULSER 3 CNC 单元（15" 触摸屏）
