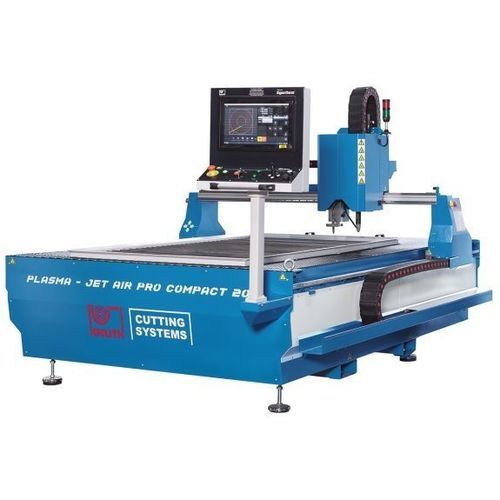

等离子切割机 Plasma-Jet AirPro Compact 1515

用于金属金属薄板CNC数控

产品说明
Plasma-Jet AirPro Compact系列在保持低运行成本的同时提供精确的等离子切割。作为面向单件与小批量生产的经济型解决方案，这些紧凑型设备适用于占地有限的车间，操作简便且可靠。

主要特点

• 紧凑设计，快速投运
• 兼容Hypertherm或Kjellberg空气等离子源（可选）
• 采用EtherCAT提高CNC性能
• 随附专业嵌套（nesting）软件
• 标配吸气台；可选水切台

结构

• 一体式机身，导轨集成于台架内，可整机运输并确保快速投运
• 切割台预留吸气接口；可选配水切台
• 工作区分段抽吸，由移动桥架机械切换，提高过滤与抽吸效率
• 材料支撑栅由可更换的弧形扁钢元件组成

导轨与传动

• 部件选择保证切割功能与工艺可靠性
• 桥架双侧同步驱动，运动动态好且无倾覆力矩
• 强力交流伺服电机配无间隙行星减速器及精密齿条传动，保证轮廓精度
• 各轴采用高品质线性导轨：坚固、精确、易维护且耐用

等离子源 / 切割能力（示例）

• Kjellberg CutFire 100i：切割至40 mm，穿孔至20 mm
• Hypertherm Powermax 105 Sync：切割至38 mm，穿孔至22 mm
• Hypertherm Powermax 125：切割至44 mm，穿孔至25 mm

切割头

• 喷嘴到板面的距离由电弧控制的Z轴高度调整保持
• 集成传感器控制的防碰撞保护，防止机床或工件受损
• 磁性联轴器便于切割枪的装拆与维护

控制与软件

• 配备15"触摸屏的PULSER 3数控单元，专为现代切割应用设计
• EtherCAT现场总线提供更快更可靠的CNC性能
• 根据所选等离子源，随附ProNest LT Essentials或IBE cncCut Nest软件

标准配置（示例）

• PULSER 3数控单元
• 15"触摸屏HMI
• ProNest LT Essentials（视等离子源而定）
• 为过滤系统预留的切割台（机械闭合控制）
• 带THC传感器的自动喷 torch高度调节
• 带磁性联轴器和碰撞检测器的切割枪
• INVT伺服电机与驱动
• 激光指示器
• 用户手册

可选配置（示例）

• 抽吸系统 2,500 m³/h（抽吸/过滤系统）
• Powermax 125 等离子源
• Powermax 105 Sync 等离子源
• ProNest LT 软件选项（需额外授权）
• 等离子切割水台（可替代吸气台）
• 适用于PowerMax与MaxPro的雕刻/打标系统
• CutFire 100i、MaxPro 200 等等离子源选项

技术参数

• 切割宽度：1550 mm
• 切割长度：1550 mm
• 喷嘴至支撑距离：200 mm
• 台面高度：500 mm
• 台面承载：800 kg/m²
• 快移速度：15,000 mm/min
• 定位精度：0.05 mm
• 整机重量：1,250 kg
• 外形尺寸（长 x 宽 x 高）：2.25 m x 2.5 m
