自动卡盘 NV15

三爪电动非中心通孔型

产品概述

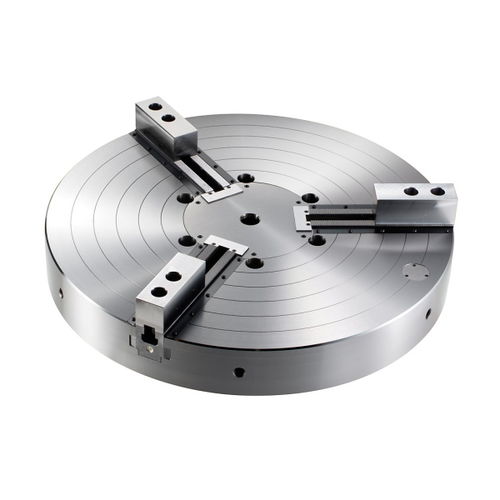

Kitagawa NV15 是为立式车床（VTL）专门设计的 381 mm 三爪闭中心立式动力卡盘。NV 系列在基座爪周围增加了密封，能够限制切屑进入，保证在重切削环境中的可靠运行。

主要特性

• 爪行程（直径）：16 mm
• 柱塞行程：35 mm
• 夹持范围：381 mm（最大），72 mm（最小）
• 最大拉杆拉力：82 kN
• 最大夹持力：247 kN
• 最高转速：2900 rpm
• 重量（含软爪）：133 kg
• 惯性矩：2,580 kg·m2
• 匹配气缸：Y2035R
• 最大压力：3.2 MPa
• 匹配硬顶爪：HB15N1
• 匹配软顶爪：SB15N1
• 主轴端面：A2-15（已安装适配座）
• 密封：配备刮屑密封以减少切屑进入

技术规格

• 型号：NV15
• 类型：381 mm 三爪立式动力卡盘，闭中心
• 夹持范围：72 mm（最小）至 381 mm（最大）
• 爪行程（直径）：16 mm
• 柱塞行程：35 mm
• 最大夹持力：247 kN
• 最大拉杆拉力：82 kN
• 最高转速：2900 rpm
• 重量（含软爪）：133 kg
• 惯性矩：2,580 kg·m2
• 匹配气缸：Y2035R
• 最高工作压力：3.2 MPa
• 匹配硬顶爪：HB15N1
• 匹配软顶爪：SB15N1
• 主轴端面 / 适配器：已安装 A2‑15 适配座

应用与兼容性
作为立式车床的标准闭中心卡盘，NV15 适用于汽车、航天及重型加工中的中大型工件。兼容配件包括气缸 Y2035R 及顶爪 HB15N1 / SB15N1。已安装 A2‑15 适配座；刮屑密封可减少切屑进入，便于维护。
