车削应用工件卡盘 B208高速用于CNC车床钢
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 应用
- 用于车削应用
- 其他特性
- 钢, 用于CNC车床, 高速
- 夹爪数量
- 三爪
- 夹持范围
最少: 13 mm
(0.51 in)最多: 210 mm
(8.27 in)- 转速
最少: 0 rpm
(0 rad.min-1)最多: 5,000 rpm
(31,416 rad.min-1)
产品介绍
产品概述

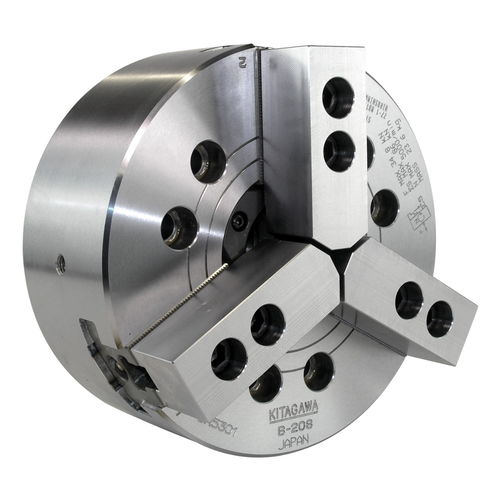

210 mm 三爪开放中心动力卡盘 Kitagawa B-208，通孔 52 mm，最高转速 5000 rpm，适用于高速数控车削加工。
主要特征
进一步信息
技术规格
210 mm 三爪开放中心动力卡盘 Kitagawa B-208，通孔 52 mm，最高转速 5000 rpm，适用于高速数控车削加工。
主要特征
- 采用高等级合金钢制造
- 三爪楔形动力卡盘相比传统卡盘在转速、夹持力和通孔直径上可提高约20%
- 通孔 (mm)：52
- 夹持范围 (mm)：最大210，最小13
- 爪行程（直径 mm）：7.4
- 柱塞行程 (mm)：16
- 最大拉杆拉力：34.8 kN（3549 kgf）
- 最大静态夹持力：86 kN（8769 kgf）
- 最高转速：5000 rpm
- 重量（配软爪）：22.3 kg
- 转动惯量：0.170 kg·m2
- 最大工作压力：2.65 MPa（27 cm2）
- 每个主爪设有润滑嘴
- 主爪齿形：1.5 mm x 60°
- 可配硬爪和软爪
进一步信息
- 安装：凹入式安装（recess mount），可能需要额外适配器
- 标准配件：安装螺栓、T型螺母及爪固定螺栓；含空心拉母（blank drawnut）和安装扳手
- 推荐配套气缸：S1552
- 匹配硬顶爪：HB08A1
- 匹配软顶爪：SB08B1
技术规格
- 型号：B-208
- 通孔 (mm)：52
- 夹持范围 (mm)：最大210，最小13
- 爪行程（直径 mm）：7.4
- 柱塞行程 (mm)：16
- 最大拉杆拉力 (kN)：34.8
- 最大静态夹持力 (kN)：86
- 最高转速 (rpm)：5000
- 转动惯量 (kg·m2)：0.170
- 净重 (kg)（配软顶爪时）：22.3
- 最大工作压力：2.65 MPa
- 推荐气缸：S1552
- 兼容软爪：Standard / Extra Tall (SB08B1)
- 兼容硬爪：HB08A1
- 每个主爪配有润滑嘴
- 主爪齿形：1.5 mm x 60°
