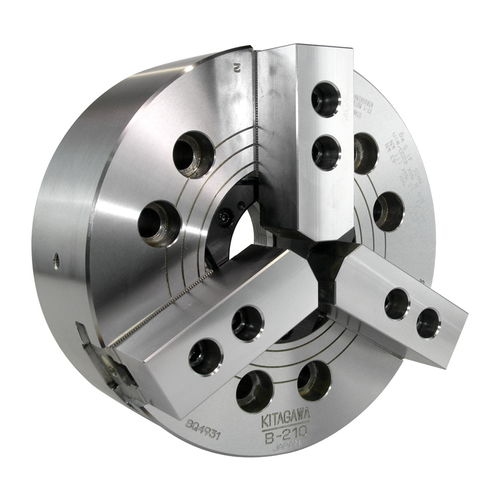

车削应用工件卡盘 B210三爪
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 应用
- 用于车削应用
- 夹爪数量
- 三爪
- 夹持范围
最少: 31 mm
(1.22 in)最多: 254 mm
(10 in)- 转速
最少: 0 rpm
(0 rad.min-1)最多: 4,200 rpm
(26,389 rad.min-1)
产品介绍
概述
KITAGAWA B-210 为外径254 mm 的三爪动力卡盘，通孔75 mm，最高转速4200 rpm。采用高档合金钢制造，适用于工业车削作业。
主要特点
产品详情
更多信息
技术规格
KITAGAWA B-210 为外径254 mm 的三爪动力卡盘，通孔75 mm，最高转速4200 rpm。采用高档合金钢制造，适用于工业车削作业。
主要特点
- 楔式三爪动力卡盘，相较于传统卡盘可提升约20%的转速、夹持力与通孔能力
- 通孔 (mm)：75
- 夹持范围 (mm)：31 – 254
- 爪行程（直径 mm）：8.8
- 棱柱行程 (mm)：19
- 每个主爪配有加油嘴
- 主爪齿形：1.5 mm × 60°
产品详情
- 型号：B-210 (KITAGAWA)
- 外径254 mm 三爪卡盘，通孔75 mm
- 夹持范围 (mm)：31 – 254
- 最大夹持力 (kN)：111
- 最大拉拔力 (kN)：43
- 最高转速：4200 rpm
- 净重（含软顶爪）：34.5 kg
更多信息
- 安装：嵌入式安装；可能需要额外适配器
- 标准配置：含安装螺栓、T形螺母、爪固定螺栓、空心拉母和安装扳手
- 匹配气缸/缸体：S1875
- 匹配硬顶爪：HB10A1
- 匹配软顶爪：SB10B1
技术规格
- 型号：B-210
- 通孔 (mm)：75
- 夹持范围 (mm)：最大 254，最小 31
- 爪行程（直径）（mm）：8.8
- 棱柱行程 (mm)：19
- 最大拉拔力 (kN)：43
- 最大静态夹持力 (kN)：111
- 最高转速 (rpm)：4200
- 转动惯量 (kg·m2)：0.315
- 净重 (kg)（含软顶爪）：34.5
- 材料：高档合金钢
