气动回转工作台 MK200 series

立式紧凑型伺服控制式

概述

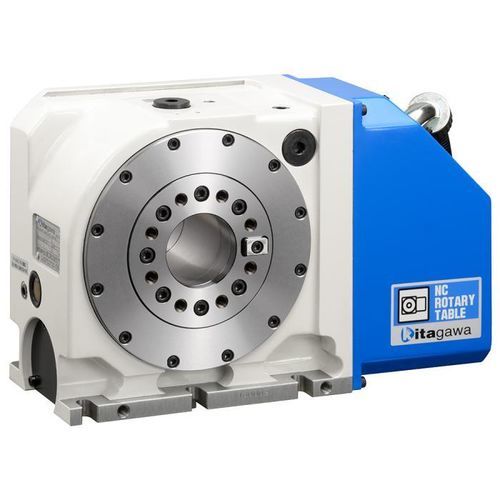

用于紧凑集成和精确分度的NC回转工作台。型号 MK200R/L，工作台直径 Ø135 mm，最大面板 Ø200 mm。

主要特性

• 工作台直径：Ø135 mm
• 面板最大直径：200 mm
• 面板基准直径：Ø65H7
• 主轴通孔直径：Ø70 mm
• 中心高度：140 mm
• 夹紧方式：气动（Pneumatic）
• 夹紧扭矩：570 N·m（0.5 MPa时）
• 电机轴等效转动惯量：约0.000095–0.00010 kg·m2
• 伺服电机（FANUC规格）：αiF4/5000-B
• 总减速比：1/90
• 最大转速（电机3000 min-1时）：33.3 min-1
• 允许切削扭矩：270 N·m
• 允许工件转动惯量：1.00 kg·m2
• 分度精度：20 秒
• 重复精度：4 秒
• 质量：60 kg

选件与附件

• 手动顶尖：MR200RN（选件）
• 尾部主轴：MSRC140 / MSR142A（选件）
• 回转接头选项：提供 4 口、5 口及 (6+1) 口紧凑内置型；(6+1) 型中央口为 φ12.5 mm 多用途孔，可用于高压冷却液或传感器
• 25 MPa 高压回转接头（4 口或 6 口）可选，以实现夹具小型化及快速动作
• 可下载格式：2D（PDF、TIF、DXF、DWG）与 3D（Parasolid、STEP）

产品规格（选取）

• 型号：MK200R/L（SKU：MK200）
• 工作台直径（mm）：ø135
• 中心孔直径：ø65H7
• 通孔直径：ø70
• 中心高度（mm）：140
• 夹紧扭矩（N·m）（0.5MPa时）：570
• 最大转速：33.3 min-1
• 允许工件转动惯量（kg·m2）：1.00
• 质量：60 kg
