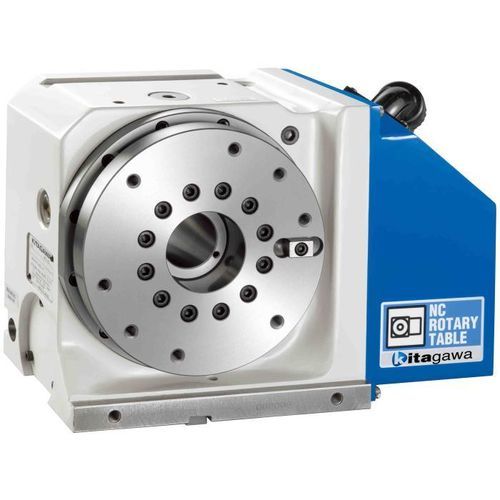

气动分度台 GT series立式用于机床重载
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 驱动类型
- 气动
- 配置
- 立式
- 应用
- 用于机床
- 其他特性
- 重载, 卧式
- 直径
200 mm, 250 mm, 320 mm
(8 in, 10 in, 13 in)- 重量
65 kg
(143.3 lb)
产品介绍
产品说明
Kitagawa GT-200 回转工作台为带通孔的分度单元，适用于承受较大切削负荷的加工。具有Ø200 mm台面、Ø45 mm通孔，主轴最高转速可达41.6 rpm，适合高速分度。刚性机体设计可减少重载下的变形，气动夹紧在0.5 MPa下提供820 N·m 的夹紧力矩。
主要参数
要点
可选件
技术参数表（摘要）
Model: GT200 | GT250 | GT320
Right-handed Type: ○ | ○ | ○
Left-handed Type: ○ | ○ | ○
Table Diameter (mm): ø200 | ø250 | ø320
Centre Hole Diameter (mm): ø65H7 | ø100H7 | ø130H7
Through Hole Diameter (mm): ø45 | ø70 | ø105
Centre Height (mm): 140 | 180 | 225
Clamping Torque (N·m) (at 0.5 MPa): 820 | 1600 | 2800
Motor Axis Reduced Inertia (kg·m²): 0.00023 | 0.00036 | 0.00039
Servomotor (for Fanuc spec.): αiF 4/5000-B | αiF 4/5000-B | αiF 8/3000-B
Total Reduction Ratio: 1/72 | 1/90 | 1/120
Max. Rotation Speed (min⁻¹) 4th axis spec. (Fanuc spec.): 41.6 (at motor 3000 min⁻¹) | 33.3 (at motor 3000 min⁻¹) | 25 (at motor 3000 min⁻¹)
M signal spec.: 41.6 (at motor 3000 min⁻¹) | 33.3 (at motor 3000 min⁻¹) | 16.6 (at motor 2000 min⁻¹)
Allowable Work Inertia (kg·m²): 1.00 | 1.95 | 4.49
Indexing Accuracy (sec): 20 | 20 | 20
Repeatability (sec): 4 | 4 | 4
Mass of Product (kg): 65 | 87 | 145
Allowable Load Horizontal (kg): 200 | 250 | 350
Allowable Load Vertical (kg): 100 | 125 | 180
Manual Tailstock (option): MR200RN | MR250RN | MR320RN
Tail Spindle (option): MSR142A/TSR142A | MSR181A/TSR181A | TSR181A45
Rotary Joint (option): RJ40H20J01 (Hydraulic/Pneumatic 4 ports) | RJ70H25J01 (Hydraulic/Pneumatic 6 ports) | RJ70H32J01 (Hydraulic/Pneumatic 6 ports)
Kitagawa GT-200 回转工作台为带通孔的分度单元，适用于承受较大切削负荷的加工。具有Ø200 mm台面、Ø45 mm通孔，主轴最高转速可达41.6 rpm，适合高速分度。刚性机体设计可减少重载下的变形，气动夹紧在0.5 MPa下提供820 N·m 的夹紧力矩。
主要参数
- 品牌：Kitagawa
- 型号：GT-200
- 台面直径：Ø200 mm
- 中心孔直径：Ø65 mm（65H7）
- 通孔直径：Ø45 mm
- 中心高：140 mm
- 夹紧方式：气动
- 夹紧力矩：820 N·m（0.5 MPa）
- 总减速比：1/72
- 最大主轴速度（第四轴，Fanuc）：41.6 rpm（电机3000 rpm时）
- 分度精度：20 秒
- 重复定位精度：4 秒
- 整机质量：65 kg
要点
- 通过增大活塞面积和采用新的夹紧机构提升夹紧力矩。
- 刚性机体设计可在重切削时减少变形。
- 制动活塞的改良设计降低了受载时的变形。
- 较高的夹紧力矩可提升加工速度并降低周期时间。
可选件
- 手动尾座（选项）：TS200RN 或 MR200RN
- 尾轴（选项）：TSR142-A
- 旋转接头（选项）：RJ40H20J01（液压/气动 4 接口）及其它 RJ 系列
- MAC Mini 版本：GTM200R40（可选）
技术参数表（摘要）
Model: GT200 | GT250 | GT320
Right-handed Type: ○ | ○ | ○
Left-handed Type: ○ | ○ | ○
Table Diameter (mm): ø200 | ø250 | ø320
Centre Hole Diameter (mm): ø65H7 | ø100H7 | ø130H7
Through Hole Diameter (mm): ø45 | ø70 | ø105
Centre Height (mm): 140 | 180 | 225
Clamping Torque (N·m) (at 0.5 MPa): 820 | 1600 | 2800
Motor Axis Reduced Inertia (kg·m²): 0.00023 | 0.00036 | 0.00039
Servomotor (for Fanuc spec.): αiF 4/5000-B | αiF 4/5000-B | αiF 8/3000-B
Total Reduction Ratio: 1/72 | 1/90 | 1/120
Max. Rotation Speed (min⁻¹) 4th axis spec. (Fanuc spec.): 41.6 (at motor 3000 min⁻¹) | 33.3 (at motor 3000 min⁻¹) | 25 (at motor 3000 min⁻¹)
M signal spec.: 41.6 (at motor 3000 min⁻¹) | 33.3 (at motor 3000 min⁻¹) | 16.6 (at motor 2000 min⁻¹)
Allowable Work Inertia (kg·m²): 1.00 | 1.95 | 4.49
Indexing Accuracy (sec): 20 | 20 | 20
Repeatability (sec): 4 | 4 | 4
Mass of Product (kg): 65 | 87 | 145
Allowable Load Horizontal (kg): 200 | 250 | 350
Allowable Load Vertical (kg): 100 | 125 | 180
Manual Tailstock (option): MR200RN | MR250RN | MR320RN
Tail Spindle (option): MSR142A/TSR142A | MSR181A/TSR181A | TSR181A45
Rotary Joint (option): RJ40H20J01 (Hydraulic/Pneumatic 4 ports) | RJ70H25J01 (Hydraulic/Pneumatic 6 ports) | RJ70H32J01 (Hydraulic/Pneumatic 6 ports)
