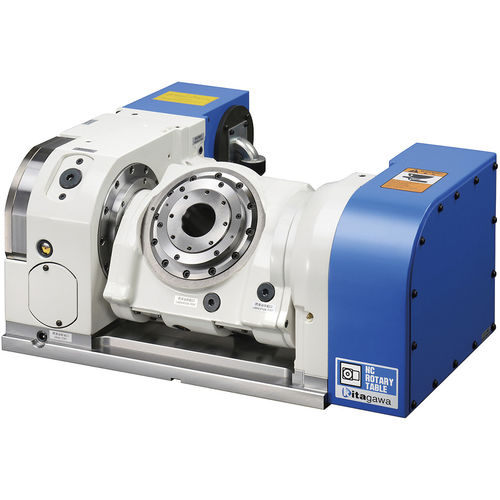

气动回转工作台 RKT180卧式倾斜紧凑型
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 驱动类型
- 气动
- 配置
- 卧式, 倾斜
- 其他特性
- NC, 紧凑型, 小型
产品介绍
概述
主要特性
规格（摘要）
回转轴
倾斜轴
其他信息 / 特性
技术规格
- 用于4轴/5轴加工的倾斜式数控回转工作台，适用于批量生产
- 型号：RKT180（Kitagawa）
- 工作盘直径180 mm；倾角范围-35°至+110°；通孔φ50 mm；中心高度170 mm
- 工作台质量：193 kg；允许载荷：水平60 kg / 倾斜40 kg
主要特性
- 滚子凸轮传动，维护少且消除间隙
- 气动夹紧，夹紧力大：回转轴350 Nm / 倾斜轴550 Nm（0.5 MPa时）
- 紧凑设计，适用于小型加工中心（主轴锥度No.30，立柱高度100 mm）
- 可选内置回转接头以实现集中液压/气动管路布置（RJ50RKT180）
规格（摘要）
- 工作盘直径：180 mm
- 法兰配合直径：50 mm
- 通孔：50 mm
- 中心高度：170 mm
- 夹紧力矩：回转轴350 Nm / 倾斜轴550 Nm（0.5 MPa时）
- 传动比：回转1/72 / 倾斜1/120
- 最大转速：回转轴41.6 rpm / 倾斜轴25 rpm
- 允许惯性：0.25 kg·m2
- 允许载荷：水平60 kg / 倾斜40 kg
- 质量：193 kg
回转轴
- 分度精度：20 秒
- 重复定位精度：8 秒
- 最大转速：41.6 rpm（电机3000 rpm时）
- 电机：3000 rpm
- 夹紧力矩：350 Nm（气压0.5 MPa时）
- 最大气压：0.7 MPa
- 总减速比：1/72
倾斜轴
- 分度精度：20 秒
- 重复定位精度：4 秒
- 最大转速：25 rpm（电机3000 rpm时）
- 电机：3000 rpm
- 夹紧力矩：550 Nm（气压0.5 MPa时）
- 最大气压：0.7 MPa
- 总减速比：1/120
其他信息 / 特性
- 滚子凸轮机构消除背隙调整，降低长期维护需求
- 可选内置回转接头：5个液压口 + 1个气动专用口，实现管路集中化集成布置
- 适于集成至4轴/5轴加工工艺，CAD文件与技术资料可按需提供
技术规格
- 型号：RKT180
- 倾斜角范围：-35° ～ +110°
- 台面直径（定位盘）：φ95 mm
- 中心孔直径：φ50H7
- 通孔直径：φ50 mm
- 中心高度：170 mm
- 夹紧方式：气动
- 夹紧力矩（0.5 MPa时）：回转轴350 Nm / 倾斜轴550 Nm
- 电机轴等效转动惯量：回转轴0.000239 kg·m2 / 倾斜轴0.000425 kg·m2
- 伺服电机（Fanuc规格）：αiF2/5000
- 总减速比：回转轴1/72 / 倾斜轴1/120
- 最高转速（电机3000 min-1时）：回转轴41.6 / 倾斜轴25
- 允许惯性：0.25 kg·m2
- 分度精度（秒）：回转轴20 / 倾斜轴20
- 重复定位精度（秒）：回转轴8 / 倾斜轴4
- 允许载荷：水平60 kg / 倾斜40 kg
- 产品质量：193 kg
- 内置回转接头（选项）：RJ50RKT180 — 液压/气动5端口 + 1气动专用端口
