气动分度台 TT101

倾斜用于机床紧凑型

产品概述

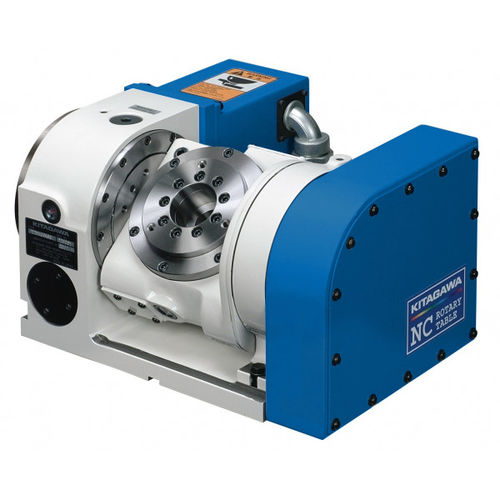

Kitagawa TT101 为倾斜型数控回转工作台，适用于 CNC 加工中心的第4轴与第5轴加工。结构紧凑，具有高定位精度，适合工业加工应用。

主要特点

• 倾斜角度：-20°～+120°
• 工作台直径：Ø110 mm
• 面板定位孔直径：Ø50H7
• 主轴通孔直径：Ø32 mm
• 中心高度：140 mm
• 夹紧方式：气动
• 夹紧力矩（0.5 MPa时）：回转 180 N·m，倾斜 300 N·m
• 允许加工转动惯量：0.05 kg·m2
• 分度精度：回转 30 秒，倾斜 60 秒
• 重复定位精度：4 秒
• 质量：73 kg

技术参数

• 型号：TT101
• 电机轴减小惯性 - 回转：0.000082 kg·m2；倾斜：0.000081 kg·m2
• 伺服电机（FANUC 规格） - 回转：αiF 1/5000；倾斜：αiF 2/5000
• 总减速比 - 回转：1/72；倾斜：1/120
• 最大转速（电机 3000 min-1 时） - 回转：41.6 min-1；倾斜：25 min-1
• 允许载荷 - 水平：35 kg；倾斜：20 kg

附加说明
可提供多种电机规格以适配不同机床型号。Quinte 版本：TT101AV00。如需选配和回转接头配置，请联系 Kitagawa 供应商。
