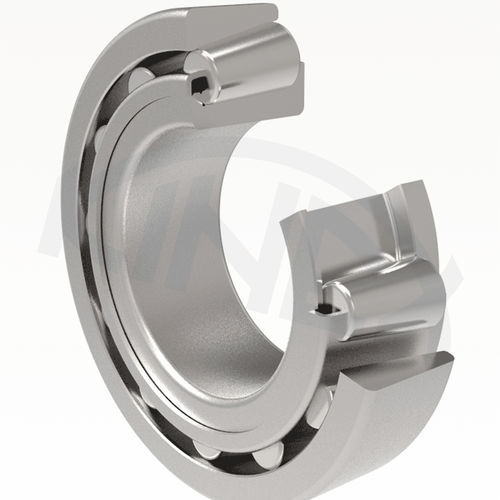

圆锥滚子轴承 3 series

径向轴向单列

单列圆锥滚子轴承有一列圆锥滚子，其功能面位于内圈的导向肋上。由于锥形滚子数量众多，这些轴承在径向和轴向都具有很高的额定负载能力。轴向承载能力取决于接触角的大小。单列圆锥滚子轴承通常由一对轴承组成。单个轴承只能承受一个方向的轴向载荷。轴承是可分离的。带有圆锥滚子和保持架的内圈（锥）是一个装配单元。外圈（杯）是另一个装配单元。单列圆锥滚子轴承既有公制尺寸，也有英制尺寸。 尺寸表中所示的公制单列圆锥滚子轴承的边界尺寸符合 ISO 355 国际尺寸标准。 尺寸表中所示英制单列圆锥滚子轴承的边界尺寸符合美国标准 AFBMA Standard 19.2 (USA)。 本出版物的表格部分给出了标准设计轴承的名称。320 系列轴承上的附加标记 X 表示主要尺寸根据国际标准 ISO 的建议进行了更改。 单列圆锥滚子轴承配有冲压钢保持架，该保持架没有标记。
