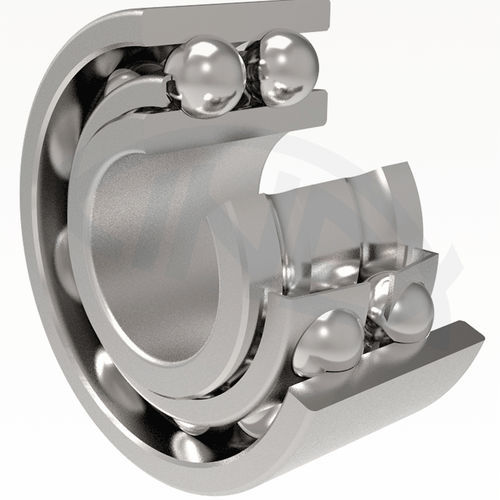

双列角接触球轴承的结构和功能相当于一对单列角接触球轴承背对背转动,形成一个 "O "形。两个套圈都有相对较深的滚道,而且不能拆卸。如果是 "E "型结构,则在一侧有一个填充口。
由于采用了最佳的滚珠尺寸以及滚珠与滚道的接触,轴承可达到很高的负荷率。它们可以有效地承受两个方向的径向和轴向载荷,适用于相对较高的旋转频率。安装 "E "型结构轴承时,应将轴向力分散到与填料口相反一侧的滚珠排上。
双列角接触球轴承的滚道是这样设计的,即球和套圈之间接触点的流线在轴承本身之外与轴承轴线相交(接触角 α = 32°)。这样,轴承就可以在轴向平面上转移倾点。因此,如果车削部件的安装空间有限,一个轴承就足够了。
尺寸表中的双列角接触球轴承边界尺寸符合 ISO 15 国际尺寸标准。
尺寸表中标明了基本设计中轴承的名称。与基本设计的不同之处根据 STN 02 4608 用附加符号表示。
两面带盖的双列角接触球轴承带有盖板 (2ZR) 或密封圈 (2RSR)。
---
