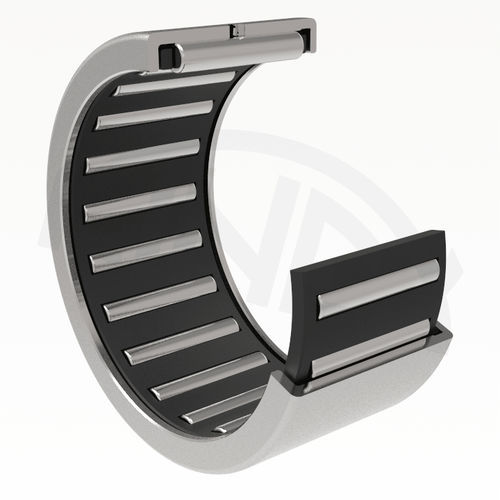

冲压外圈滚针轴承 / 径向

开式和闭式冲压外圈滚针轴承是径向结构高度最小的滚针轴承，由薄壁无切削外圈和滚针保持架组成。带滚针的保持架可实现高承载能力的滚动放置，而且由于润滑脂空间大，即使在高速和长润滑间隔的情况下，轴承也能发挥出色的功能。 这些冲压外圈滚针轴承如果不直接安装在硬化轴上，可与内圈 LR 或 IR 结合使用。属于特定轴承的内圈在尺寸表中标明。 冲压外圈滚针轴承采用这些设计： HK - 带保持架的开口冲压外圈滚针轴承 BK - 带保持架的单面封闭冲压外圈滚针轴承 与开口冲压外圈滚针轴承相比，单面封闭冲压外圈滚针轴承的底部是封闭的，适用于封闭轴端位置和吸收启动力。 尺寸表中给出的开口冲压外圈滚针轴承和闭口冲压外圈滚针轴承的主要尺寸符合 ISO 3245 国际尺寸标准。 尺寸表中给出了冲压外圈滚针轴承和冲压内圈滚针轴承的主要尺寸。 冲压外圈滚针轴承的钢保持架没有特别标注。最小尺寸和特殊应用轴承采用聚酰胺保持架，用字母TV 表示。
