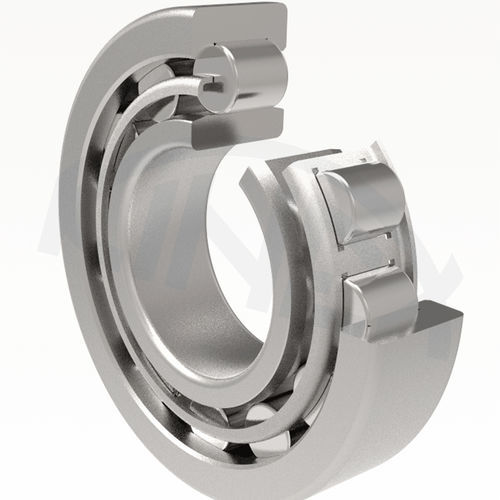

圆柱滚子轴承 52 series

单列径向轴向

单列圆柱滚子轴承有多种设计。 NU 设计的滚子在外圈的肋条之间引导，而 N 设计的滚子在内圈的肋条之间引导。这两种设计都允许套圈在两个方向上进行轴向移动。 NJ 设计在外圈和内圈上各安装了一条导向肋条。 NF 设计在内环上有两个导向肋，在外环上有一个导向肋。这两种设计都能在一个方向上传递有限的轴向力。 除了 NJ 设计中使用的元件外，NUP 设计还增加了一个平环，作为内圈上的第二个支撑头，使轴承能够在两个方向上传递有限的轴向力。 在 NJ 设计轴承中使用 HJ 角圈可实现双向轴向引导，而在 NU 设计轴承中使用单向轴向引导。各锥形孔轴承的异形角圈名称见尺寸表。 单列圆柱滚子轴承比相同尺寸的单列球轴承具有更高的承载能力，适用于高径向载荷、高旋转频率和需要两个套圈固定安装的场合。
