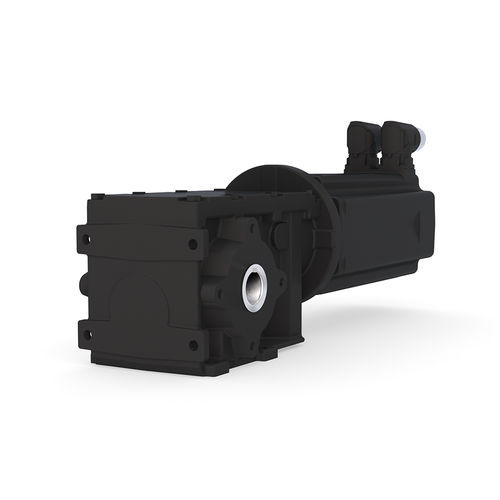

异步减速电机 K_D / K_TA series

伺服发动机螺旋齿轮螺旋锥齿轮

产品概述
斜齿-伞齿（直角）减速机 K 系列用于直角传动布置的扭矩传递。该系列针对空间受限的紧凑安装设计，在约 55–12,200 Nm 的扭矩范围内保持较高效率。与适配的驱动装置配合时，输入功率可达 45 kW。提供双侧输出轴选项及多种箱体形式，以满足不同工业安装需求。

电机适配器

• IEC 电机
• NEMA 电机
• 伺服电机

产品亮点

• 多种输出轴和箱体版本
• 可选双侧输出轴
• 加强型轴承以承受大载荷
• 改进密封适用于苛刻工况
• 低齿隙以满足定位精度需求

技术参数（摘录）
K0 | T2 = 58 Nm | 传动比 3.56 … 44.20 | P1 = 0.75 kW | 输出 Ø 20 x 40, H Ø 20
K1 | T2 = 110 Nm | 传动比 3.38 … 54.90 (3,959.5) | P1 = 1.5 kW | 输出 Ø 25 x 50, H Ø 25
K2 | T2 = 205 Nm | 传动比 5.07 … 102.27 (5,483.4) | P1 = 3 kW | 输出 Ø 25 x 50, H Ø 25
K3 | T2 = 400 Nm | 传动比 5.14 … 120.13 (8,059.3) | P1 = 4 kW | 输出 Ø 30 x 60, Ø 35 x 70, H Ø 30, H Ø 35
K4 | T2 = 745 Nm | 传动比 5.69 … 151.92 (10,485) | P1 = 7.5 kW | 输出 Ø 40 x 80, H Ø 40
K5 | T2 = 1,430 Nm | 传动比 5.69 … 138.94 (11,426) | P1 = 15 kW | 输出 Ø 50 x 100, H Ø 50
K6 | T2 = 2,550 Nm | 传动比 6.35 … 160.53 (13,818) | P1 = 22 kW | 输出 Ø 60 x 120, H Ø 60
K7 | T2 = 4,880 Nm | 传动比 7.29 … 183.21 (14,283) | P1 = 30 kW | 输出 Ø 75 x 140, H Ø 70
K8 | T2 = 7,960 Nm | 传动比 8.11 … 144.68 (16,285) | P1 = 45 kW | 输出 Ø 90 x 170, H Ø 90
K9 | T2 = 12,200 Nm | 传动比 8.22 … 137.36 (19,466) | P1 = 90 kW | 输出 Ø 110 x 210, H Ø 100

减速机版本

• 底脚式 — K_A
• 插接式 — K_B
• 插接式带扭矩臂 — K_BT1
• 法兰式 — K_C
• 插接式加底脚面 — K_D
• 法兰式加底脚面 — K_E

输出轴形式（示例）

• 空心轴 — 无标识（标准）
• 实心轴 — 标识：V
• 带缩紧盘的空心轴 — 标识：S

技术规格

• 扭矩范围：约 55 至 12,200 Nm
• 输入功率：视型号与配置可达 45 kW
• 直角输出、高效率的齿轮布置
• 多种安装和轴式变体以便灵活集成
• 可选 IEC、NEMA 与伺服电机适配器
• 设计特点：加强轴承、改良密封、低齿隙
