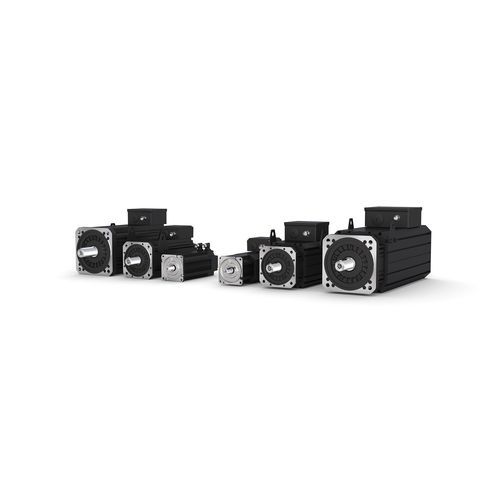

24伏伺服电机 DL series

400V带制动装置带编码器

概述
在需要高性能的场合，KEB的DYNAMIC LINE系列（DL3、DL4）永磁同步伺服电机是合适的选择。该系列覆盖广泛的扭矩范围并提供多种冷却与集成选项：DL4 约 11–520 Nm，DL3 约 0.2–70 Nm。DL3、DL4 可选无通风或强制风冷；DL4 还可选液冷。可通过适配器与减速机组合以满足应用需求。

产品亮点

• 面向要求严格的伺服应用的永磁同步伺服电机
• 各规格具有很高的功率密度
• 多种配置选项（冷却、制动、编码器）
• 为与 KEB 驱动控制器（F6 / S6）集成做好准备

DYNAMIC LINE DL4 — 技术参数（节选）
电机转速：1,000–3,000 rpm · 系统电压：400 V
尺寸 | 静止扭矩 M0
SE | … 48 Nm
SF | … 172 Nm
SG | … 520 Nm

DYNAMIC LINE DL4 — 可选项 / 特性

• 冷却：无通风、强制风冷；DL4 额外提供液冷
• 为与 F6 / S6 驱动控制器的电气与功能集成做准备
• 提供多种编码器选项（解算器、绝对值编码器、HIPERFACE®）

制动器

• 永磁制动或弹簧施加制动
• 供电电压：24 V DC
• 按尺寸举例的制动扭矩：SE = 32 Nm（永磁），SF = 130 Nm（永磁），SG（弹簧）= 350 Nm（SG 2 & 4）/ 700 Nm（SG 6 & 8）

编码器

• 解算器：可选，可提供具有功能安全的版本
• 绝对值编码器：singleturn 或 multiturn；可提供 HIPERFACE® 接口

附件

• 强制通风（提高堵转扭矩和额定扭矩）；接线：1 × 230 V
• 动力/编码器电缆及用于减速机和驱动集成的适配接口

液冷

• 额外的电机冷却选项（DL4）
• 相较于强制风冷型号具有更高的持续性能
• 适用于具有液冷回路的机床和系统

DYNAMIC LINE DL3 — 技术参数（节选）
电机转速：1,000–8,000 rpm · 系统电压：400 V（尺寸 A–F）/ 230 V（尺寸 0）
尺寸 | 静止扭矩 M0
0_SMHF | … 0.5 Nm
A_SMHF | … 1.2 Nm
B_SMHF | … 3.2 Nm
C_SMHF | … 5.6 Nm
D_SMHF | … 11.4 Nm
E_SMHF | … 29 Nm
F_SMHF | … 72 Nm

应用与集成
DL3 与 DL4 电机面向工业机器的高性能伺服应用。可与减速箱配合使用，并为与 KEB COMBIVERT 驱动（F6、S6）的布线与功能集成做好准备。适配器和附件便于系统集成。

特性 / 技术规格

• 系列名称：DYNAMIC LINE（DL3、DL4）
• 电机类型：永磁同步伺服电机
• DL4 额定扭矩：约 11–520 Nm（按尺寸 SE / SF / SG 不同）
• DL3 额定扭矩：约 0.2–70 Nm（尺寸 0 / A / B / C / D / E / F）
• 冷却选项：无通风、强制风冷、液冷（DL4）
• 制动选项：永磁制动或弹簧制动（24 V DC）
• 编码器选项：解算器（可选，支持 Safety）、绝对值 singleturn/multiturn、HIPERFACE®
• 工作转速：DL4 约 1,000–3,000 rpm；DL3 约 1,000–8,000 rpm
• 为与 KEB COMBIVERT 驱动（F6 / S6）集成做好准备
