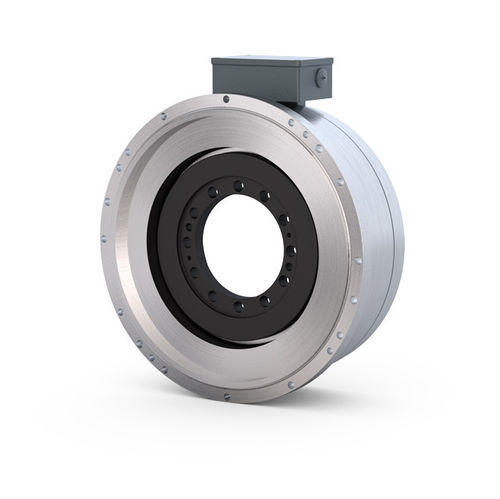

同步电机 BT series

三相永磁空心轴

概述
Brusatori 的 BT 系列高转矩电机为永磁多极同步电机，集成液冷系统。该系列在紧凑体积内输出高转矩，可减少对齿轮减速器的依赖并简化传动系统。既可作为整机电机提供，也可作为定子/转子分体配置以便 OEM 直接集成。与适配的驱动控制器（例如 COMBIVERT F6）配合，可构成高效、低维护的驱动系统。

主要特点

• 空心轴安装，便于经济的轴直接耦合
• 相比带减速器方案体积更小
• 因摩耗件更少而降低维护频次
• 与机械轴实现无间隙连接
• 降低噪声排放
• 液冷可减少污染风险

技术参数
尺寸 | 长度 | 转速 [rpm] | 扭矩 Ton [Nm]
BT 370 | 60 | 100, 250, 450 | 470
BT 370 | 90 | 100, 250, 450 | 705
BT 370 | 120 | 100, 250, 450 | 1,010
BT 370 | 180 | 100, 250, 450 | 1,410
BT 530 | 70 | 100, 200 | 795
BT 530 | 140 | 100, 200 | 1,542
BT 530 | 210 | 100, 200 | 2,266

特性
绕组：三相星形连接，无可接触中性线
绕组绝缘：H 级
设计温度级别：F 级
使用方式：S1 - 连续运行
极数：22（BT 370）、38（BT 530）
防护等级：定子/转子配置为 IP00（开架）
环境温度（运行）：-20 °C 至 +40 °C
最大安装海拔：海拔 1,000 m
湿度：≤ 90 %（无结露）
运输 / 存储温度：-20 °C 至 +70 °C
编码器系统：无编码器；HIPERFACE® SRS50（选件）
旋变器：HIPERFACE® SRM50（选件）
磁性材料：钕铁硼
颜色：RAL 7046 Grey
冷却：液冷（集成）
热保护：PTC 热敏电阻
电源连接：三相接线端子
信号连接：接线端子

选项

• 位置传感器：旋变器、正弦编码器
• 绝对值编码器：EnDat®、HIPERFACE®
• 可按客户规格定制的特殊版本

特性 / 技术规格

• 系列：BT Series（高转矩永磁同步电机）
• 制造商 / 品牌：Brusatori
• 电机类型：集成液冷的永磁多极同步电机
• 可用型号：BT 370 与 BT 530，具有多种长度（BT 370 长度：60 / 90 / 120 / 180 mm；BT 530 长度：70 / 140 / 210 mm）
• 转速选项：BT 370：100 / 250 / 450 rpm；BT 530：100 / 200 rpm
• 扭矩范围：BT 370：470 – 1,410 Nm（视长度而定）；BT 530：最高可达 2,266 Nm
• 极数：22（BT 370）、38（BT 530）
• 冷却：集成液冷
• 绝缘等级：绕组绝缘 H 级；设计 F 级
• 热保护：PTC 热敏电阻
• 位置反馈选项：HIPERFACE® SRS50、HIPERFACE® SRM50、EnDat®、旋变器、正弦编码器
• 防护等级（定子/转子）：IP00（开架）
• 工作温度范围：-20 °C 至 +40 °C；存储/运输：-20 °C 至 +70 °C
• 磁性材料：钕铁硼
• 电源 / 信号连接：三相接线端子 / 接线端子
