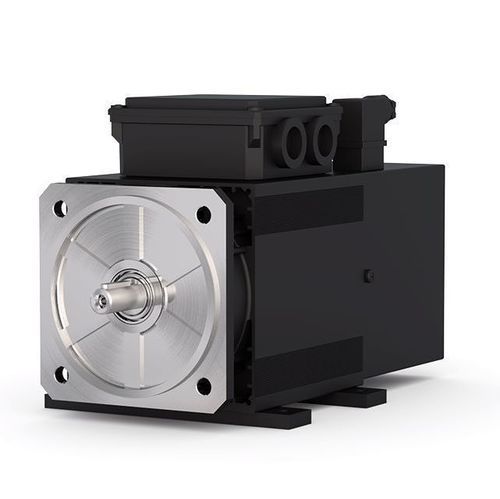

交流电机 AL4

异步感应3相

概述
KEB 的 AL4 系列是一组专为变频器运行（符合 IEC 60034‑25）设计的三相异步（鼠笼式）电机。该系列为 4 极设计，提供五种机座尺寸，覆盖 0.37 kW 至 55 kW 的功率范围，防护等级有 IP54 和 IP23 可选。

制造商 / 设计
该系列电机由 Brusatori 为 KEB 生产。AL4 的设计在感应电机中实现了优化的功率与体积比，并在宽转速范围内于速度或扭矩变化时表现出良好的动态特性。提供标准配置，并可根据客户要求定制。适用于各类机床与系统，也可作为直流电机改造（retrofit）的替换方案。

驱动整合
AL4 电机可与如 COMBIVERT F6 等变频器配套使用。系统可提供无编码器或带编码器版本，必要时可提供预装编码器电缆。电机与驱动匹配以实现较高效率并简化调试。

亮点

• 为变频器运行设计的异步伺服电机
• 在宽转速范围内具有良好的动态响应和可控性
• 在 0.37 kW 至 55 kW 的功率范围内体积紧凑
• 可与 COMBIVERT F6 驱动控制器组合构建伺服系统
• 适用于机器与系统中的通用应用，可替代直流驱动

技术数据（摘要表）
高度/尺寸 | 额定转速 n_nom [rpm] | 额定转矩 T_n [Nm]
71/C | 1,300 … 3,000 | 2.5 … 4
80/D | 1,300 … 2,900 | 5 … 8
90/E | 1,300 … 3,000 | 10 … 29
100/G | 500 … 3,000 | 3 … 41
132‑IP54/H | 1,100 … 3,200 | 72 … 180
132‑IP23/H | 1,100 … 3,200 | 94 … 244

特性（摘要）
结构 | 71/C、80/D、90/E：IM B5
| 100/G、132/H：IM B35
冷却 | IP54：IC 416；IP23：IC 06，符合 IEC EN 60034‑6
轴 | 带半圆键（可选：无键轴）
动平衡等级 | G 2.5，符合 ISO 1940‑1（带半键 CEI 2‑23）
防护等级 | 71/C、80/D、90/E、100/G、132/H：IP54；132/H（可选）：IP23
绕组绝缘等级 | H 级，符合 CEI EN 60034‑1
温度等级 | F 级，符合 CEI EN 60034‑1
热保护 | 闭合触点 140 ±5 °C，最大 250 Vac / 6 Aac
温度范围 | 运行：+5 °C 至 +40 °C；存储：-20 °C 至 +70 °C
安装位置 | 全部
颜色 | 黑色 RAL 9005

可选项

• 71/C、80/D、90/E 的 IM B3 / B35 / B14 结构
• 无键轴
• 100/G 与 132/H 的滚子轴承
• 弹簧施加保持制动器
• 特殊绕组 – 电压 / 频率定制
• A 侧油封
• 可编程增量编码器（0 至 10,000 ppr）
• Sinus‑Encoder 1 Vpp – 1024 ppr
• 绝对值编码器 Singleturn / Multiturn（Hiperface）
• 2 极解析器（resolver），7 Vrms，传动比 0.5

文档
AL4 系列的目录与产品手册可用（AC Servo motors series AL4 目录与 Brusatori 手册）。

特征 / 技术规格

• 产品系列：AL4 系列（AC 伺服 / 异步电机）
• 适用于变频器运行（IEC 60034‑25）
• 三相异步电机，鼠笼转子
• 4 极设计
• 功率范围：0.37 kW 至 55 kW
• 防护等级：IP54 与 IP23（视版本而定）
• 冷却：IP54 版为 IC 416，IP23 版为 IC 06
• 额定转速与额定转矩按机座号：见上方技术数据表
• 绕组绝缘等级 H；温度等级 F
• 动平衡等级：G 2.5（ISO 1940‑1）
• 热保护：闭合触点 140 ±5 °C（最大 250 Vac / 6 Aac）
• 工作温度：+5 °C 至 +40 °C；存储：-20 °C 至 +70 °C
• 安装位置：全部；常见法兰/底脚形式 IM B5 / IM B35 / 可选 IM B3 / B14
• 可选编码器（增量、Sinus、绝对 Hiperface）、解析器与保持制动器
• 电机制造商：Brusatori（为 KEB 生产）
