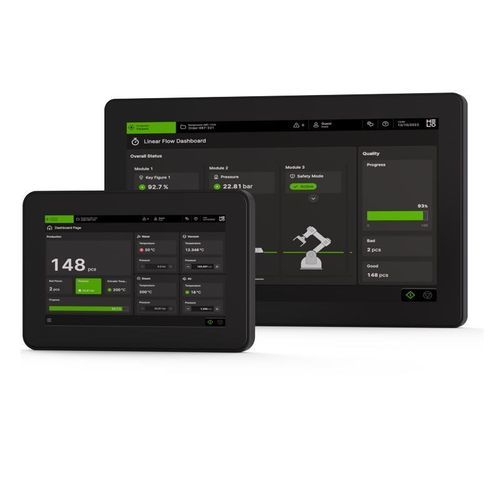

多点触摸屏人机界面 C6 X1 series

感应电容电容触摸屏式壁挂安装

概述
C6 X1 Web HMI 系列为工业边缘和 IIoT 应用提供基于 Web 的人机界面。产品配备投射式电容多点触控屏，尺寸覆盖 7" 至 21.5"，支持多种安装方式并可选 Power over Ethernet（PoE），简化布线。基于 Chromium 的 HTML5 浏览器及 HELIO 开发生态可实现响应式、跨平台的 Web 界面，适用于 Industry 4.0 场景。

亮点

• 投射式电容多点触控显示（7"–21.5"）
• 安装灵活：鹅颈、管状支架、壁挂、面板或现场安装
• 适配合适电缆时可达 IP67 高防护等级，适合机柜外安装
• 基于 Web 的 Chromium HTML5 浏览器，适用于边缘/IIoT 应用
• 支持以太网供电（PoE），实现单缆供电和网络

主要特性

• 投射式电容触控，支持真实多点触控
• 显示尺寸：7"、10.1"、15.6"、21.5"
• 坚固的硬件设计，支持面板或现场安装；使用 C6 X1 专用电缆时保证 IP67
• 可通过 PoE 实现单缆运行（PoE 等级随显示尺寸不同）
• 连接性：以太网（PoE）、USB Host（需专用电缆）、Wi‑Fi、NFC
• 板载传感器：温度传感器与三轴加速度计；状态 RGB 指示灯与蜂鸣器
• 基于 Linux 的操作系统与 Chromium HTML5 浏览器，适配 Web HMI 与边缘应用；HELIO 可加速 UI 开发

应用场景

• 制造与自动化领域的 IIoT 边缘可视化与 Web HMI
• 需要 IP67 防护的机床或现场安装的操作员终端
• 适用于多设备兼容与远程访问的响应式 Web HMI

技术规格

• Display - C6 X1-07 : 7" TFT / 16M colors / 1024 x 600 / 400 cd/m² / 投射式电容, Multitouch
• Display - C6 X1-10 : 10.1" TFT / 16M colors / 1280 x 800 / 400 cd/m² / 投射式电容, Multitouch
• Display - C6 X1-15 : 15.6" TFT / 16M colors / 1366 x 768 / 400 cd/m² / 投射式电容, Multitouch
• Display - C6 X1-21 : 21.5" TFT / 16M colors / 1920 x 1080 / 400 cd/m² / 投射式电容, Multitouch
• CPU / 处理器 : 64-bit i.MX 8M Mini Quad core, 1.6 GHz
• 内存 : 2 GB
• 存储（Flash） : eMMC 8 GB
• FRAM : 64 KB
• 接口 - 以太网 : 1x Ethernet Port 10/100 with PoE
• 接口 - USB : 1x USB Host V2.0, max. 500 mA（需专用电缆）
• Wi‑Fi : IEEE 802.11 a/b/g（可作为网络设备或接入点）
• NFC : ISO/IEC 14443A
• 传感器 : 温度传感器、三轴加速度计
• LED / 蜂鸣器 : 1 RGB LED / 有（蜂鸣器）
• 电源 - C6 X1-07 : IEEE 802.3af 4PPoE / 12 W max.
• 电源 - C6 X1-10 : IEEE 802.3af PoE / 14 W max.
• 电源 - C6 X1-15 : IEEE 802.3at PoE+ / 23 W max.
• 电源 - C6 X1-21 : IEEE 802.3bt 4PPoE / 35 W max.
• 工作温度 : -20 °C … 55 °C（相对湿度 5 % 至 85 %，无冷凝）
• 存储温度 : -30 °C … +80 °C
• 防护等级 : IP67（配合 C6 X1 专用电缆保证）
• 操作系统 : Linux
