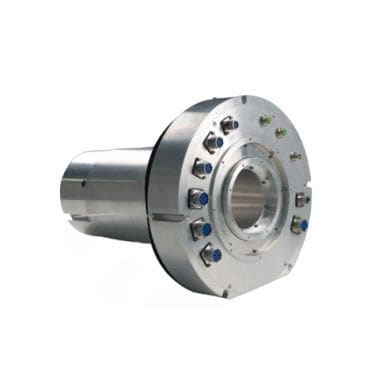

以太网滑环 DHK105-54

HD-SDIHDMI工业

概述
该集成滑环作为重型旋转系统的精密电气旋转接头使用。本体集成54路（电力、信号、工业网络和视频），可消除因反复旋转导致的电缆缠绕和断裂。电力环、信号环、网络环和视频环独立隔离，降低串扰，在连续旋转情况下保持数据传输稳定。

简要说明
型号: DHK105-54
这款54回路集成导电滑环专为需要360°持续传输电力、控制信号、工业网络和视频信号的大型旋转设备设计。它将多种回路类型整合到一个紧凑的旋转接头中。每路电力回路可达40 A，支持0–380 V AC/DC，采用贵金属触点和低静摩擦转矩，适用于重载旋转平台、工程机械、船舶系统和自动化生产线。

主要特性

• 一体化54通道 – 电力 + 信号 + 工业网络 + 视频集成
• 大电流电力传输 – 每路电力可达40 A，0–380 V AC/DC
• 强抗干扰 – 信号/网络/视频独立布局，隔离 ≥40 dB
• 稳定电接触 – 贵金属触点，动态接触电阻变化 ≤10 mΩ
• 高介电绝缘 – 耐电压测试1000 V AC通过，无追痕或击穿
• 低转矩旋转 – 最大静摩擦转矩 ≤10 N·m
• 坚固工业结构 – 铝合金外壳，重量 ≤25 kg，防护等级 IP51
• 宽工作温度 – -40°C 至 +55°C
• 便于安装 – 精密安装基准、插座式出口、导电密封垫

典型应用

• 大型旋转平台和回转驱动
• 工程机械和重型设备
• 船舶与甲板机械
• 自动化生产线
• 雷达转台、起重机回转部及旋转试验台

定制服务
可根据设备布局定制回路数量、额定电流、信号类型、连接器样式、法兰尺寸和出口方向。为集成商和机械制造商提供OEM/ODM支持。

技术规格

• 型号: DHK105-54
• 通道数: 54（电力 + 信号 + 工业网络 + 视频）
• 电力回路额定电流: 每路最高40 A
• 电压支持: 0–380 V AC/DC
• 接点材料: 贵金属触点
• 动态接触电阻变化: ≤10 mΩ
• 隔离（信号/网络/视频）: ≥40 dB
• 介电绝缘测试: 1000 V AC 通过
• 最大静摩擦转矩: ≤10 N·m
• 外壳: 铝合金
• 重量: ≤25 kg
• 防护等级: IP51
• 工作温度范围: -40°C 至 +55°C
• 安装特性: 精密安装基准、插座式出口、导电密封垫
• 定制: 回路数量、额定电流、信号类型、连接器样式、法兰尺寸、出口方向；OEM/ODM 支持
