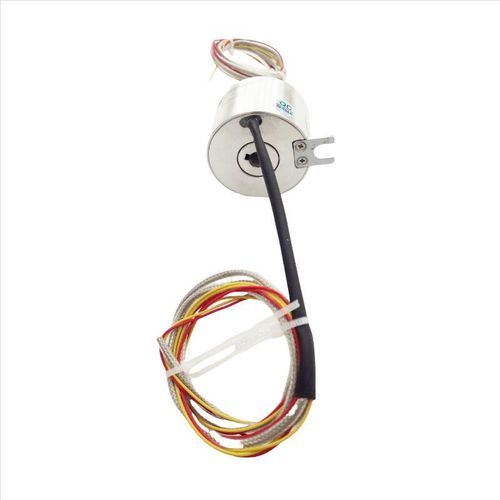

电动滑环 DHK008-5贯穿轴通孔工业用途
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 电动
- 构造
- 贯穿轴, 通孔
- 应用
- 工业用途, 用于 LED 照明
- 材料
- 铝合金
- 其他特性
- 金触点, 定制, 小型
- 电压
最少: 0 V
最多: 240 V
- 主电流
最少: 2 A
最多: 20 A
- 转速
最少: 0 rpm
(0 rad.min-1)最多: 1,000 rpm
(6,283 rad.min-1)- 触点数量
8 unit
- 内径
8 mm
(0.31 in)- 外径
最少: 10 mm
(0.39 in)最多: 800 mm
(31.5 in)
产品介绍
简要说明
产品详情
典型应用
产品命名说明
DHK008-5 贯通滑环 技术参数
产品等级：
通用 — 转速：0~200 rpm — 使用寿命：2000 万转
工业 — 转速：300~1000 rpm — 使用寿命：6000 万转
技术参数：
技术规格
- DHK 系列迷你贯通孔滑环，用于通过中央通孔传输精密信号、微弱电流、大电流和高电压
- 设计用于允许管道、电缆、液体或旋转轴通过，同时保持电气连通
- 采用贵金属簇式多点接触刷，接触可靠、摩擦极小
- 通孔直径：8 mm（型号 DHK008-5）
- 金镀环与金镀合金刷；支持混合信号与电源传输
- 可定制（回路数、电流、电压、外壳材料、引线长度等）；非标现货
产品详情
- 系列：DHK 迷你内孔（贯通式）滑环
- 标准内径：3–500 mm；外径：10–800 mm（可定制）
- DHK008-5：8 mm 通孔，适用于需要中央贯通的旋转机电系统
- 典型配置：8 回路；示例每回路额定：2 A（可配置）
- 外壳标准材质：铝合金；可选工程塑料或不锈钢
- 可与光纤、液体或气动旋转接头组合，形成复合混合滑环
典型应用
- 绕线机与旋转传动设备
- 激光扫描仪与成像系统
- 管道内检相机与井下设备
- 展览/展示用旋转支架
- 售货机与食品分配设备
- CCD 检测与工业视觉系统
- 自动装配机与旋转贴片机
- 旋转 LED 灯、贴标机与打标设备
- 实验室设备与生物检测仪器
- 任何需要通过中央通孔实现 360° 电力或控制信号传输的设备
产品命名说明
- 产品类型：DH — 电滑环系列
- 安装方式：K — 贯通式（内孔）
- 型号中指示通孔直径（示例型号使用 8 mm）
- 总回路数另行标注（示例格式中可见回路数量）
- 若回路电流不同，则按回路分别标注额定电流
- 可附加识别号后缀（如 -001, -002）以区分线长、接头或安装方式等不同规格
DHK008-5 贯通滑环 技术参数
产品等级：
通用 — 转速：0~200 rpm — 使用寿命：2000 万转
工业 — 转速：300~1000 rpm — 使用寿命：6000 万转
技术参数：
- 回路数：8（示例）
- 工作温度：-40°C ~ +65°C
- 额定电流选项：2A、5A、10A、15A、20A（可选）
- 工作湿度：≤70%
- 额定电压：0~240 VAC/VDC
- 防护等级：IP54
- 绝缘电阻：≥1000 MΩ @ 500 VDC
- 耐压：1500 VAC @ 50 Hz, 60 s
- 电接触材料：贵金属（镀金）
- 动态接触电阻变化值：≤10 mΩ
- 外壳材料：铝合金（可选工程塑料或不锈钢）
- 引线规格：彩色特氟龙；标准引线长 500 mm ±20 mm
- 工作转速：通用 0–600 rpm；工业级可达 1000 rpm
- 定制能力：回路数、电流、电压、外壳材料及混合集成可选
技术规格
- 型号：DHK008-5
- 通孔直径：8 mm
- 回路数：8（示例）
- 额定电流选项：每回路 2–20 A
- 额定电压：0–240 VAC/VDC
- 绝缘电阻：≥1000 MΩ @ 500 VDC
- 耐压：1500 VAC @ 50 Hz, 60 s
- 接触材料：镀金环与镀金合金刷
- 动态接触电阻变化：≤10 mΩ
- 工作温度：-40°C 至 +65°C
- 工作湿度：≤70%
- 防护等级：IP54
- 外壳：铝合金（可按需定制）
- 引线长度：500 mm ±20 mm
- 可定制项：回路、额定电流、额定电压、外壳材质、光纤/液体/气动集成等
