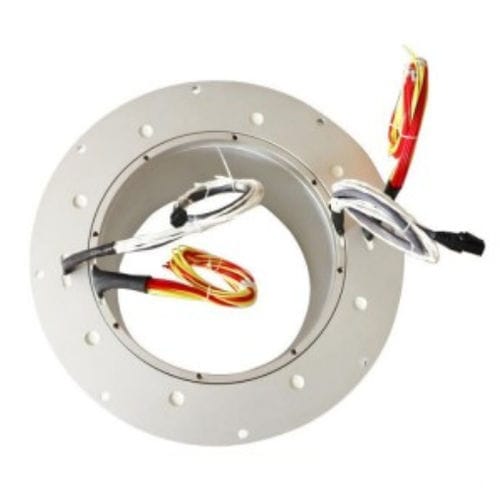

以太网滑环 DHK242-60

100 Mbps贯穿轴用于石油工业

简要描述
DHK242-60 系列贯通孔滑环，内孔 242 mm，支持 360° 连续旋转。整体铝合金外壳，电路、保护等级等可配置。

孔径规格

• 内孔直径：242 mm
• 适用系统：需 242 mm 孔径的旋转电机电器系统

电力环参数

• 每回路额定电流（示例）：20 A
• 电力回路典型最大回路数（示例）：48 回路

信号环参数

• 每回路额定电流（示例）：5 A
• 信号回路典型最大回路数（示例）：96 回路

核心功能
支持 360° 连续旋转以传输：

• 电力
• 控制与数据信号

典型应用

• 自动化工业控制系统
• 自动化电力传输系统
• 灌装/装载机器人
• 自动化机械与包装设备
• 卷线器与工业转台
• 机器人与旋转传感器
• 显示设备
• 医疗与制药设备
• CNC 机床与打标机

产品概述 / 附加说明
DHK242-60 属于 DHK 大内孔系列的贯通孔滑环，整体铝合金结构。典型尺寸与选项：内径 242 mm，外径约 308 mm，常见总回路数为 60。支持信号回路（如 2 A）及多种电力回路额定（示例：10 A、15 A、20 A、30 A）。示例工作电压：24 V～380 V；可定制至 1000 V。防护等级可定制（示例可达 IP65/IP68）。

产品命名说明
名称典型拆分：DH（电气滑环） K（贯通） 242（孔径 mm） - 60（总回路数）。可追加编号以区分电缆长度、接头或安装方式等变体。

技术参数

• 回路数：60（示例）
• 额定电流选项：2 A、5 A、10 A、15 A、20 A
• 额定电压：0–240 VAC/VDC（技术表示例）
• 绝缘电阻：≥1000 MΩ @ 500 VDC
• 耐电强度：1500 VAC @ 50 Hz，60 s，2 mA
• 动态接触电阻变化：≤10 mΩ
• 接触材料：贵金属
• 外壳材料：铝合金
• 引线规格：着色 PTFE，引线长度 500 mm ±20 mm
• 工作转速（一般）：0–600 rpm（示例：一般 0–200 rpm；工业 300–1000 rpm）
• 使用寿命（示例）：一般 ≈2000 万圈；工业 ≈6000 万圈
• 工作温度：-40 °C ～ +65 °C
• 工作湿度：≤70%
• 防护等级（示例/默认）：IP54（可定制至 IP65/IP68）
