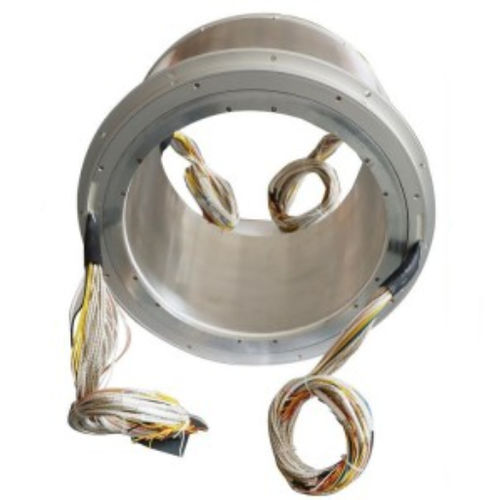

中空轴滑环 DHK310

通孔用于线缆绕线机工业

简要说明

• DHK310 系列：大内孔中空轴导电滑环。
• 标准一体式精密滑环，通孔直径 310 mm（适用于轴径 ≤ 310 mm；对较小轴径可提供套筒适配）。
• 按订制生产；支持电源与信号混合回路。
• 可选金镀环与合金刷；提供多种电流与电压选项。

产品详情
DHK310-78 系列中空轴滑环为需内孔 310 mm 的旋转机电系统设计，用于在 360° 连续旋转系统中传输电力和信号，适用于自动化工业控制系统、旋转输电系统和智能装载机器人等场景。

典型电源环额定为每环 20 A（最多 48 环），典型信号环额定为每环 5 A（最多 96 环）。产品外壳材料以铝合金为主，部分中空轴结构可能采用不锈钢。支持按订单定制回路数量、电流/电压等级和连接器等配置。

典型应用

• 自动化机械
• 电缆卷筒
• 机器人 / 旋转传感器
• 显示/成像设备
• 包装机械
• 工业转盘
• 医疗 / 制药设备
• 打标机
• 灌装机
• CNC 机床

产品命名说明
(1) 产品类型：DH — 电动滑环。
(2) 安装方式：K — 通孔式。
(3) 通孔直径：本系列为 310 mm。
(4) 总回路数：可按订单配置。
(5) 额定电流：按回路标示；提供多种选项。
(6) 标识编号：可附加 -XXX 表示线缆长度、连接器或安装方式差异。

产品等级与使用寿命

• 通用级 — 工作速度 0–200 rpm — 使用寿命约 2000 万转
• 工业级 — 工作速度 300–1000 rpm — 使用寿命约 6000 万转

技术参数
电气参数

• 环数：可定制
• 额定电流可选：2 A、5 A、10 A、15 A、20 A
• 额定电压：0–240 VAC/VDC
• 绝缘电阻：≥1000 MΩ @ 500 VDC
• 耐压强度：1500 VAC @ 50 Hz，60 s，2 mA
• 接触电阻动态变化值：≤ 10 mΩ

机械/环境参数

• 工作速度：0–600 rpm（工业级可达 1000 rpm）
• 工作温度：-40 °C 至 +65 °C
• 工作湿度：≤70%
• 防护等级：IP54
• 外壳材料：铝合金（部分中空轴为不锈钢）
• 电接触材料：贵金属，接触面可选金镀
• 引线：彩色特氟龙绝缘；标准长度 500 mm + 20 mm

注意事项

• 电源环典型额定：每环 20 A（最大 48 环）。
• 信号环典型额定：每环 5 A（最大 96 环）。
• 当孔径小于标称值时，可提供套筒以适配较小轴径。
• 产品可定制：回路数、额定电流/电压、连接器及安装细节可按订单配置。

技术规格

• 型号 / 系列：DHK310
• 通孔（内径）：310 mm（标准）
• 环数：可定制
• 额定电流选项：2 A、5 A、10 A、15 A、20 A
• 额定电压：0–240 VAC/VDC
• 电源环典型额定：20 A/环（最大 48 环）
• 信号环典型额定：5 A/环（最大 96 环）
• 绝缘电阻：≥1000 MΩ @ 500 VDC
• 耐压强度：1500 VAC @ 50 Hz，60 s，2 mA
• 接触电阻动态变化：≤ 10 mΩ
• 工作速度：0–600 rpm（工业级可达 1000 rpm）
• 工作温度：-40 °C 至 +65 °C
• 工作湿度：≤70%
• 防护等级：IP54
• 外壳材料：铝合金（部分中空轴为不锈钢）
• 接触材料：贵金属，可选金镀
• 引线：特氟龙彩色；标准长度 500 mm + 20 mm
• 可定制选项：套筒、回路数、连接器、线缆长度及安装选项
