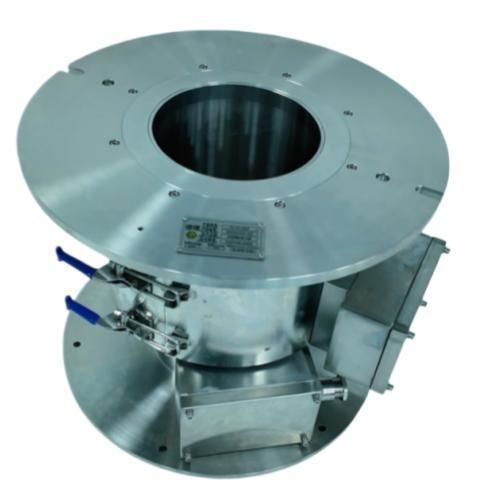

石油工业滑环 HDC15-29

工业重型应用304不锈钢

简要说明
亦称防爆集电滑环，本产品为针对含气体、煤尘、易燃化学蒸气、可燃粉尘等危险介质的高风险爆炸环境开发的特殊导电组件。其核心功能是在连续360°旋转过程中，将电力和控制信号稳定安全地从静止部件传递至旋转部件，同时将旋转摩擦产生的电火花完全隔离以消除爆炸隐患。

工作原理

• 动力传输原理：采用分体结构，包含定子（静止）和转子（旋转）。贵金属碳刷接触导电环，在连续正反向360°旋转中保持稳定电连接，防止电缆扭曲、缠绕、导体断裂及绝缘损坏。
• 核心防爆安全逻辑：接触摩擦产生的微小电弧全部封闭在高强度密封的防爆壳体内。配套防爆电缆密封接头阻止外部气体和粉尘进入，防止内部电弧点燃外部爆炸性混合物，并阻止危险介质进入腔体。

在矿井危险区使用普通滑环的核心痛点

• 极高的爆炸风险：普通滑环的外露火花可能点燃矿井中的气体/煤尘混合物。
• 电缆损坏频繁：往复旋转造成电缆扭转疲劳、导体断裂和绝缘开裂，导致停机和生产损失。
• 在地下腐蚀环境中易故障：粉尘、水蒸气和盐雾加速生锈和接触氧化，造成导电不稳定和供电中断。
• 长时间重载运行下导电性能不稳定：耐磨性差、动态电阻波动大、发热和电弧加剧引发漏电风险和绝缘老化。

型号 HDC15-29 的核心技术优势

• 专业防爆结构，适用于地下煤矿危险区，具有全密封防爆腔体和防爆电缆接头。
• 采用分体定子/转子安装于卷筒旋转中心，实现360°无阻旋转，消除电缆扭曲损伤。
• 304不锈钢外壳与IP56防尘防溅保护，具备强抗腐蚀和耐湿能力。
• 贵金属接触组件提供稳定的低阻导电性能；动态电阻波动 ≤5 mΩ，耐压 2000 V AC 持续 60 s，绝缘电阻 ≥500 MΩ，适合持续重载运行。
• 工作温度范围宽：-40°C 至 +85°C，组件经高低温老化测试。
• 标准分体布线设计，便于安装与维护；定子和转子布线腔独立，标准法兰安装及带明确回路标识的 TB2510 接线端子。
• 无石棉环保设计，符合矿井环境控制标准，延长设备使用寿命。

主要应用领域

• 煤矿与金属矿：地下电缆卷筒、露天旋转绞车、旋转采矿设备、矿井提升机、地下旋转监测设备（代表型号：HDC15-29）。
• 石油化工：海上平台、防爆搅拌反应器、防爆旋转输送设备、油气管线的旋转检测机构。
• 粉尘防爆行业：粮食清选设备、回转式水泥设备、粉体防爆包装机械。
• 其他高风险场景：防爆涂装设备、高温冶金回转机械、可燃/爆炸性仓储区的旋转设备。

防爆滑环与普通滑环的差异

• 安全标准：防爆滑环需具备 Ex 防爆认证；普通滑环无此认证，不适用于危险区。
• 外壳结构：防爆单元采用高强度不锈钢防爆腔体；普通单元采用薄碳钢或塑料壳体，无密封防爆能力。
• 导电接触件：防爆滑环采用低火花贵金属摩擦副；普通滑环采用常见合金，会产生持续火花。
• 防护等级：防爆型号最低 IP54，矿用型号达 IP56；普通滑环常为 IP20–IP44。
• 适用环境：防爆滑环针对气体、粉尘、腐蚀及极端温差设计；普通滑环仅适用于清洁、非爆炸性车间环境。

技术规格

• 型号：HDC15-29
• 类别 / 核心指标：矿用防爆滑环
• 基本规格：20 回路；额定电流 10 A/回路；额定电压 380/440 V AC；适用转速 0–50 rpm
• 电气安全：绝缘电阻 ≥500 MΩ；耐压 2000 V AC 持续 60 秒；动态电阻波动 ≤5 mΩ
• 防护与材料：防护等级 IP56；304 不锈钢外壳；贵金属导电接点
• 环境耐受性：工作温度范围 –40°C 至 +85°C；环境湿度 <70%
• 防爆附件：2 套 M32×1.5 防爆电缆密封接头；兼容外径 ≤24 mm 的电缆
• 附加特性：无石棉；分体防爆布线腔；标准法兰安装；矿用防爆认证
• 安装参考：标准法兰安装基准圆直径 500 ±0.1 mm；安装外径 550 mm；标准化 TB2510 接线端子并有清晰回路标识
