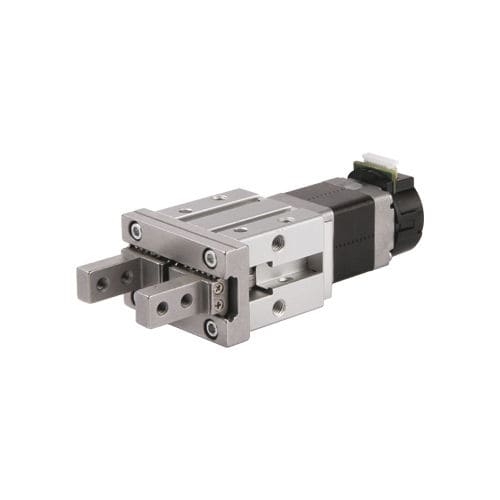

电机驱动夹持器 8N2105

电动平行紧凑型

产品概述
基于DINGS开发的贯通电机基础，DMEG06系列针对20 mm电机尺寸提供行程6 mm的电动夹爪。结构紧凑一体，适用于替代气动夹爪，以降低运行噪音并提高定位精度。可选配高分辨率编码器的闭环力矩控制（DS-CLS9-FRS4-01）。

电机规格参数
电机 | 电压 [V] | 电流 [A] [RMS] | 电阻 [Ω] | 电感 [mH] | 引线数量 | 电机长度 [mm]
8N2105 | 2.5 | 0.5 | 5.1 | 1.5 | 4 | 27.2
8N2205 | 4.4 | 0.5 | 8.8 | 2.7 | 4 | 38.1

可选丝杆及步进位移
丝杆直径 [inch] | 丝杆直径 [mm] | 导程 [inch] | 导程 [mm] | 导程代码 | 步进位移 @ 1.8° [mm]
0.138 | 3.24 | 0.0394 | 1 | AB | 0.005
0.138 | 3.5 | 0.0787 | 2 | G | 0.01
0.138 | 3.5 | 0.1575 | 4 | M | 0.02

夹持力建议
电机尺寸 | 本体长度 [mm] | 零件代码 | 行程 | 导程代码 | 导程 [mm] | 最大夹持力 [N] | 推荐夹持力 [N]
20mm | 27.2 | 8N2105 | 6mm | AB | 1 | 25 | 13
20mm | 27.2 | 8N2105 | 6mm | G | 2 | 21 | 11
20mm | 27.2 | 8N2105 | 6mm | M | 4 | 11 | 6
20mm | 38.1 | 8N2205 | 6mm | AB | 1 | 50 | 25
20mm | 38.1 | 8N2205 | 6mm | G | 2 | 36 | 18
20mm | 38.1 | 8N2205 | 6mm | M | 4 | 32 | 16

夹爪重量
零件编号 | 重量 (kg)
DMEG06-8N21 | 0.148
DMEG06-8N22 | 0.171

外形尺寸图
产品页面包含20 mm夹爪的外形尺寸图（参考文件名：20mm_ENG.png）。

特性 / 规格

• 产品：电动夹爪，DMEG06系列，适用于20 mm电机。
• 行程：6 mm。
• 结构紧凑、简单，旨在替代气动夹爪，降低噪音并提升精度。
• 可选：配备高分辨率编码器的闭环力矩控制（DS-CLS9-FRS4-01）。
• 可选电机型号：
  • 8N2105 — 电压 2.5 V；电流 0.5 A RMS；电阻 5.1 Ω；电感 1.5 mH；引线 4 根；电机长度 27.2 mm。
  • 8N2205 — 电压 4.4 V；电流 0.5 A RMS；电阻 8.8 Ω；电感 2.7 mH；引线 4 根；电机长度 38.1 mm。
• 可选丝杆与1.8°步进的移动量：AB = 1 mm（步进位移 0.005 mm）；G = 2 mm（0.01 mm）；M = 4 mm（0.02 mm）。
• 夹持力建议请参见上表中的最大值与推荐值。
• 零件编号与重量：DMEG06-8N21 = 0.148 kg；DMEG06-8N22 = 0.171 kg。
• 应用场景：适用于需要替代气动系统以降低噪音并提高定位精度的紧凑型自动化方案。
• 文档：产品媒体中提供外形尺寸图像。
