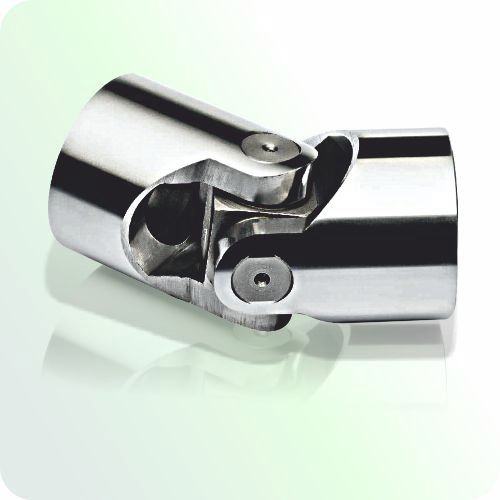

单节万向节

双不锈钢精准

高精度万向节，根据DIN 808/7551制造。 每个型号都是由2个带拨叉的轮毂和一个中心块组成。 销和孔之间有。 »P系列。4个带实心销的轴承。 »E系列：带滑动衬套。 »H系列：带滚针轴承。 选择标准。 将一个单关节与两根轴（其中一根驱动轴以恒定速度旋转）相匹配，形成一个角度，使驱动轴产生周期性变化，每转正好四次波动。 从动轴的最大速度和最小速度之间的差异取决于两个轴所形成的角度。当角度α增大时，差值增大。 为了实现同向传动，你必须安装两个相对的单关节（注意两个中心轭位于同一平面上，且角度相等）或双关节。前一种衔接方式造成的不规则性被后一种衔接方式所抵消。使用双联接时，两个单联接所产生的总长度会更小。换句话说，双关节被认为是最短的同动传递。 对于低速应用（最大转速1.000转/分），建议使用滑动轴承（摩擦轴承）：E/EB型。它们能够承受冲击载荷、驱动储备、不规则运行和相对较高的扭矩。工作角度必须在500-1000转/分之间减小。 对于高转速，相对较低的扭矩或较大的角度，最好使用滚针轴承（V-H型）的关节。它们可以达到5.000转/分，始终与角度有关。
