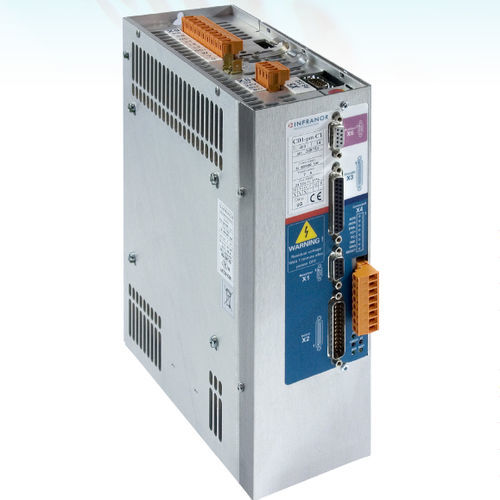

多电压交流伺服控制器 XtrapulsCD1™

多电压

产品概述
XtrapulsCD1 系列是一组可自由配置的交流同步电机执行器。该系列针对高动态性和高精度的控制任务设计，覆盖广泛的性能范围并提供多种接口，便于在各类机械和工业系统中集成使用。

功能

• 用于位置、速度和转矩控制的多功能交流执行器
• 可配置的标准工作模式，便于 OEM 集成
• 支持解析器（resolver）和编码器（encoder）反馈

工具

• 设置向导以实现引导式调试
• 自动调谐以优化控制参数
• 电机库以便快速配置
• 集成示波器用于信号分析

功率级

• AC 或 DC 电源选项
• 用于高效开关的 IGBT 功率级
• 动态制动功能
• 集成 EMC 滤波器以减少电磁干扰
• 最大电流：-16.5 A / 230 V ... 90 A / 480 V（视站点/型号而定）

接口

• 本地通信：RS-232
• 用于系统集成的各类现场总线
• 用于机械信号的数字和模拟输入/输出

技术规格

• 产品系列：XtrapulsCD1 系列
• 电机类型：交流同步电机
• 反馈：支持解析器和编码器
• 电源：AC 或 DC
• 功率电子：IGBT 功率级
• 制动：动态制动
• EMC：集成 EMC 滤波器
• 站点上标注的最大电流范围：-16.5 A / 230 V ... 90 A / 480 V
• 可用工具：设置向导、自动调谐、电机库、示波器
• 接口：RS-232、各类现场总线、数字与模拟 I/O
