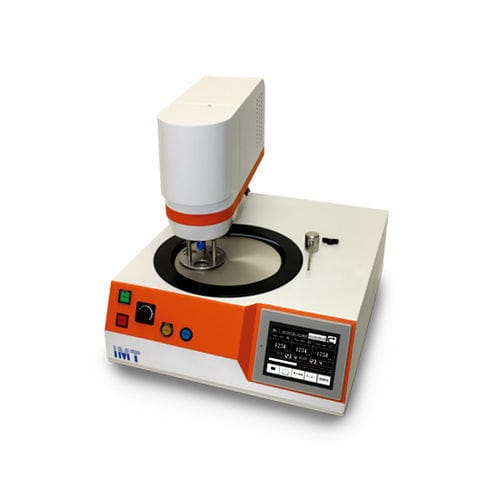

金相试样抛光机 Q-roy

用于金属用于制备试管工业

产品概述
紧凑型自动抛光机，支持对最多三件样品在Z轴方向进行单独去除量控制。去除值以1 μm为单位设置；支持按去除值自动停止或时间模式自动抛光，操作界面为触摸面板与模拟按键，使用简便直观。

主要特点

• 按样品的Z轴单独去除：可为三件样品中每件单独设定Z方向去除量；每件样品去除范围5 μm–5 mm，可设至H20 mm，分辨率1 μm。当一件样品达到设定去除值时，其余样品仍继续抛光。
• 定时抛光模式：支持按时间控制抛光；可在一个工艺中编程两种不同运动。
• 支持Abrasive Auto Drip：可选的研料自动滴加装置，使终饰抛光可无人值守自动完成。
• 去除误差校正：通过预先输入碟面跳动量的偏移功能，校正由碟片跳动或抛光垫弹性导致的研磨误差。

机器规格

• 碟片尺寸：高精度研削碟 φ223 mm 或 φ200 mm；高精度抛光碟 φ200 mm；磁性碟 φ200 mm（碟片另售）。
• 抛光功能：单独加荷抛光，最多3件样品（标准φ25 / 30 / 40 mm；可定制尺寸；夹具另售）。
• 转速：碟片 50–300 rpm（可逆）；夹具 50–200 rpm。
• 加压：单独加荷 5–30 N/样品。
• 操作：触摸面板 + 模拟按键 + 转速旋钮；可选择按去除值自动停止或按时间自动停止；自动供水 Start/Stop + 模拟供水按键。
• 去除值：每件样品 5 μm–5 mm（1 μm 单位）；可设至 H20 mm；可进行最多5 mm的研削。
• 头部机构：头部上下移动；抬起头部时可手动抛光。
• 气源：0.5–0.7 MPa（超过0.7 MPa需另行配备调压器）。
• 电机功率：头部 60 W 无刷电机；底座 120 W 无刷电机。
• 电源：单相100 V 或 单相220 V。
• 外形与重量：W480 × D670（至排水口）× H500 mm（头部抬起时 H650 mm）；45 kg。

技术参数

• 型号：Q-roy
• 碟片兼容性：φ223 mm、φ200 mm（研削 / 抛光 / 磁性碟）
• 样品容量：最多3件样品（标准φ25 / 30 / 40 mm；可定制）
• 去除分辨率与范围：1 μm 单位；每件样品 5 μm–5 mm；可设至 H20 mm
• 转速：碟片 50–300 rpm（可逆）；夹具 50–200 rpm
• 加压：5–30 N/样品（单独加荷）
• 电机：头部无刷 60 W；底座无刷 120 W
• 操作界面：触摸面板 + 模拟按键 + 转速旋钮；可选自动停止模式（按去除值或定时）
• 气源：0.5–0.7 MPa（更高需另配调压器）
• 电源：单相100 V 或 220 V
• 重量与尺寸：45 kg；W480 × D670 × H500 mm（头部抬起时 H650 mm）
