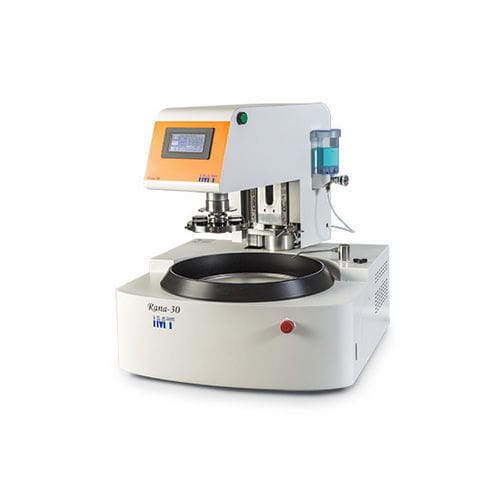

金属抛光机 Rana-30

用于金相试样工业研磨

产品概述
一款配备双按键启动安全功能的自动研磨抛光机。Rana-30 可存储多达16组抛光条件，并支持 ABC（3 步）设置，实现高效且可重复的样品制备。

主要规格

• 通用：采用总载荷（Total Load）系统的台式抛光机。抛光区由750W伺服电机驱动；试样旋转区由120W无刷电机驱动。高扭矩，碟盘转速最高可达400 rpm，最大施加压力400 N。
• 碟盘容量：作为台式机可装配最大 Ø310 mm 的研削碟盘。
• 安全：安全设计采用双按键启动（头部左右按键必须同时按下），可防止缠绕等事故。
• 可选配件：例如整平机用试样夹具（夹具另售）。
• 保持平行度的抛光：推荐方法：保持夹具与碟盘同速同向旋转以避免失平行。Rana-30 可改变夹具转速并反转碟盘/夹具旋转，实现灵活抛光（包含左手抛光）。
• 建议设置 — 研削 / 精抛：研削：SiC砂纸或研磨垫 — 碟盘 200 rpm / 夹具 200 rpm。精抛：DIA + 抛光布 — 碟盘 65–150 rpm / 夹具 65–150 rpm。
• 自动压力控制：可在设定秒数内自动增加或降低压力；可配置为在运行中逐步升降压力。
• 两步抛光条件切换：可在一次抛光流程中编程两个不同动作（例如先低压低速再增压以处理脆性或有边缘的材料）。
• 存储：可存储多达16组抛光条件，方便多样品制备的高效操作。

机器规格
电源：3相 200–220 V，50/60 Hz
尺寸 / 重量：W600 × D745（至排水口）× H675 mm / 105 kg

抛光区
碟盘尺寸：研削碟盘：Ø250 mm、Ø305 mm；抛光碟盘：Ø250 mm、Ø300 mm；磁性碟盘：Ø250 mm、Ø300 mm（碟盘另售）
碟盘转速：50–400 rpm（可正/反转）
电机输出：750W 伺服电机
操作：防水触控面板，带急停按钮；通过头部左右按键启动自动抛光；可保存多达16组抛光条件；ABC设置（3 步可配置）

试样旋转区
夹具转速：50–200 rpm（可正/反转）
电机输出：AC 120W 无刷电机
试样夹具：标准 Ø165 mm（可选最大 Ø200 mm）。水滴型：Ø10–40 mm × 6 个样品；矩形孔：×3。可按需定制其他尺寸（夹具另售）。
施加压力：50–400 N
润滑器：自动点滴功能（可调间隔和滴量）
一次气源：需提供 0.5–0.7 MPa（若超过 0.7 MPa 需另配减压阀）。

演示视频
提供展示 Rana-30 操作的宣传/演示视频。

技术规格

• 型号：Rana-30
• Brand: IMT Co.,Ltd.
• 抛光电机输出：750W 伺服电机
• 夹具电机输出：AC 120W 无刷电机
• 碟盘转速范围：50–400 rpm（正/反）
• 夹具转速范围：50–200 rpm（正/反）
• 支持碟盘尺寸：研削 Ø250 mm、Ø305 mm；抛光 Ø250 mm、Ø300 mm；磁性 Ø250 mm、Ø300 mm
• 最大施加压力：400 N（范围 50–400 N）
• 存储：最多 16 组可编程抛光条件
• ABC 设置：3 步可配置抛光条件
• 自动压力升降：可配置在秒级内增减压力
• 安全：双按键启动（必须同时按下左右按键）
• 操作界面：防水触控面板，带急停
• 尺寸 (W×D×H)：600 × 745（至排水口）× 675 mm
• 重量：105 kg
• 电源：3相 200–220 V，50/60 Hz
• 润滑器：具有间隔与滴量可调的自动点滴功能
• 一次气源：需 0.5–0.7 MPa（若 >0.7 MPa 需单独调压器）
