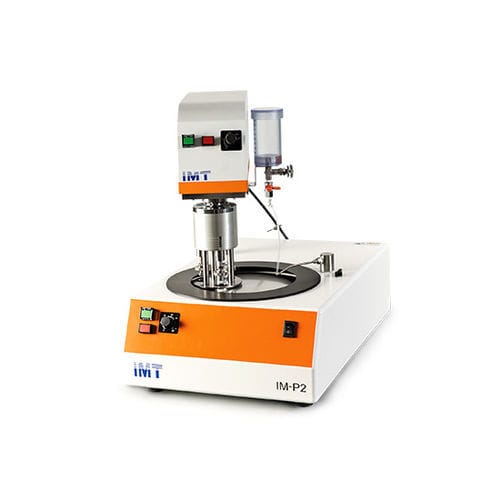

平面式穿转装置 SP-L1

产品描述
SP-L1 是一款用于安装在 IM-P2 抛光机上的试样夹旋转装置。与 IM-P2 配套使用时，可实现对压制试样的半自动抛光。可调节的夹头旋转速度可使夹头与盘面同步旋转，从而在研磨抛光过程中保持试样的平行度。

主要规格

• 独立加载系统：当每个试样达到目标研磨位置（例如通过定位孔）时，可单独取出试样。最多可同时安装三件试样。
• 保持平行度：通过匹配夹头和盘的旋转速度与方向，可减少试样抛光面的倾斜，避免锥形或铅笔状的材料去除。推荐速度示例 — 粗抛：盘 200 rpm / 夹头 200 rpm；精抛：盘 65–150 rpm / 夹头 65–165 rpm。
• 带润滑器的半自动抛光：将 SP-L1 安装于 IM-P2 可实现自动抛光循环。标配润滑滴油装置，具滴量调节与开闭阀。

SP-L1 规格
转速：0 至 200 rpm，可调
试样数量：可选 1 至 3 件
施加压力：每个试样 10 至 40 N（弹簧式独立加载）
试样夹：ø25 mm、ø30 mm 或 ø40 mm × 3 位置；可定制尺寸；夹具单售
润滑器：标配（模拟流量调节）
电源：单相 100 V 或 单相 220 V；插入 IM-P2 插座；电机 75 W
尺寸 / 重量：W460 × D655 × H550 mm（抬头时 685 mm）/ 50 kg（以装配 IM-P2 时数据为准）

IM-P2 机床规格
盘片尺寸：研磨盘 ø223/200/250 mm；抛光盘 ø200/250 mm；磁性盘 ø200/250 mm（盘片另售）
转速：50 至 400 rpm，可调（50/60 Hz 通用）
供排水功能：带供水阀的供排水软管（附属）
电源：单相 100 V，50/60 Hz 或 单相 200–220 V，50/60 Hz；200 W 减速电机
尺寸 / 重量：W390 × D655（至排水口）× H195 mm / 31 kg

技术规格

• 转速（SP-L1）：0 至 200 rpm（可调）
• 试样数量：1 至 3（可选）
• 施加压力：每个试样 10 至 40 N（弹簧式独立加载）
• 试样夹尺寸：ø25 mm、ø30 mm、ø40 mm（3 个位置）；可定制；夹具单售
• 润滑器：随附（模拟流量调节）
• 电源（SP-L1）：单相 100 V 或 220 V；电机 75 W（插入 IM-P2 插座）
• SP-L1 尺寸 / 重量：W460 × D655 × H550 mm（抬头 685 mm）/ 50 kg（装配 IM-P2 时）
• IM-P2 盘片尺寸：研磨 ø223/200/250 mm；抛光 ø200/250 mm；磁性 ø200/250 mm
• IM-P2 转速：50 至 400 rpm（可调）
• IM-P2 电源：单相 100 V（50/60 Hz）或 单相 200–220 V；200 W 减速电机
• IM-P2 尺寸 / 重量：W390 × D655 × H195 mm / 31 kg
