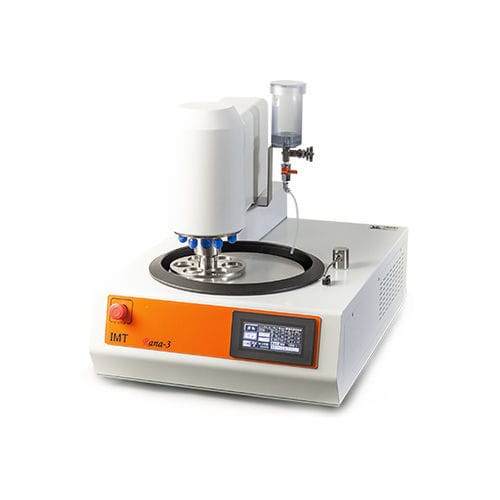

金属抛光机 Rana-3

用于制备试管工业研磨

描述
Rana-3 是一款采用独立上料方式的自动盘式抛光机，可自由装夹1至6个样品。夹具转速可调，使夹具与抛光盘可在相同速度和相同方向运行，从而避免工件平行性丧失。夹具和抛光盘均支持正/反转。

主要规格

• 抛光时保持平行性 当夹具与抛光盘以相同速度同向旋转时，研磨和抛光能保持工件的平行性。Rana-3 允许调节夹具转速，以实现相同速度、相同方向的研磨/抛光。抛光盘和夹具可反转，便于左手操作员手工修整。

  粗研磨：SiC砂纸或研磨垫 — 盘转速：200 rpm / 夹具：200 rpm
  精抛：DIA + 抛光布 — 盘转速：65 至 150 rpm / 夹具：65 至 150 rpm
• 在设定秒数内自动增加/减少压力 Rana-3 可在配置的秒数内自动增加或减少施加于样品的压力；可设置在设定秒数内逐渐增加或减少压力。
• 二段式改变抛光条件（压力、转速） 单一抛光工序可编程为两种不同动作/条件，以适应脆性材料或带锐边材料：例如以低压低速开始，再逐步提升至高压高速。
• 可存储多达16组抛光条件 可编程并存储最多16组抛光条件。准备多件样品时，可为每件设置不同条件，提高作业效率。

整机规格
电源
单相100V 50/60Hz 或 单相200–220V；三相200–220V 50/60Hz；单相220V

尺寸 / 重量
W450 × D460（至后方）× H500 mm（抬头时690 mm） / 65 kg

抛光区
盘尺寸
粗磨盘：φ250 mm；抛光盘：φ250 mm；磁性盘：250 mm（盘片另售）
盘转速
50 至 400 rpm（正/反转可切换）
电机输出
400 W（100/200V：减速电机）
操作
防水触控面板，急停按钮；定时数字自动停止；可存储最多16组抛光程序；ABC设置（3步可配置）
供排水功能
给水阀开/关（附带给排水软管）

试样旋转区
夹具旋转
50 至 200 rpm（正/反转可切换）
夹具电机输出
AC 120 W 无刷电机
样品数量
可选1至6个（使用φ50 mm时最多3个）
试样夹具
25、30、40、50 mm；英寸直径；支持定制尺寸（夹具另售）
施加压力
每个样品10 至 50 N
供油器
标准附属（模拟流量调节型）
一次气源
需要 0.5 至 0.7 MPa（>0.7 MPa 时需另配调压器）

技术规格

• 型号：Rana-3
• 电源：单相100V 50/60Hz 或 单相200–220V；三相200–220V 50/60Hz；单相220V
• 尺寸：W450 × D460（至后方）× H500 mm（抬头时690 mm）
• 重量：65 kg
• 盘片尺寸：φ250 mm（粗磨 / 抛光）；磁性盘 250 mm
• 盘转速：50–400 rpm（正/反转可切换）
• 盘电机输出：400 W（减速电机）
• 夹具旋转：50–200 rpm（正/反转可切换）
• 夹具电机输出：AC 120 W 无刷电机
• 样品数：1–6 可选（使用 φ50 mm 时最多3个）
• 夹具尺寸：25、30、40、50 mm；英寸直径及定制尺寸可用（另售）
• 施加压力：每个样品 10–50 N
• 供油器：标准配件，模拟流量调节型
• 一次气源：需要 0.5–0.7 MPa（>0.7 MPa 需另配调压器）
• 操作功能：防水触控面板、急停、数字定时停止、最多16程序存储、ABC设置（3步）
• 特殊功能：按设定秒自动增减压力；可编程两段式抛光条件；夹具与盘可正/反转；可调夹具速度以保持平行性
