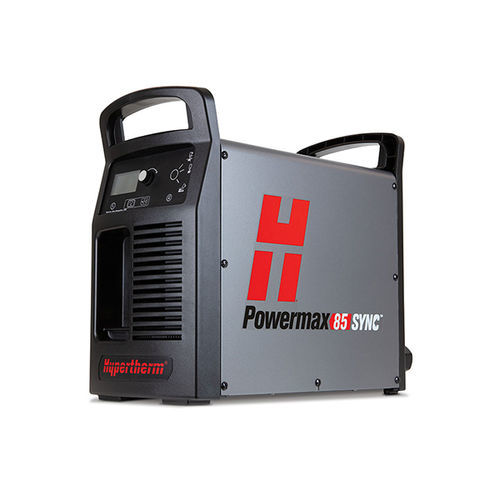

自动化等离子切割器 Powermax85 SYNC®

机器人自动IGBT 换流器

简介
Powermax85 SYNC® 是下一代专业级空气等离子切割机，支持 RFID 的 SmartSYNC® 割炬与一体式快换割嘴易损件相结合，实现自动系统工艺设置与可跟踪的使用数据。建议切割厚度高达 25 mm (1")，旨在缩短停机时间、优化切割质量并简化易损件库存管理，从而提高生产效率。

应用

• 拖拽切割：用于通过直接在工件上拖拽割炬进行切割。
• 加长型切割：针对在受限空间内进行切割作业而设计，便于观察，易于接近切割部位。
• 加长型气刨：专为在受限空间内进行气刨作业而设计，便于观察，易于接近切割部位。
• 薄板切割：专为实现更窄的割缝宽度而设计，可将熔渣和热效应区降至最低。
• 平切（Flush cutting）：适用于按照 45 度角更靠近基材进行切割。
• 精细气刨：专为精确的金属切削而设计，刨槽浅，适合轻型洗刨应用。
• 深刨气刨：专为高效金属切削作业而设计，刨槽深，适合重型金属洗刨应用。
• 机用切割：用于便携式自动化和在切割床上进行切割。

优势

• 易于使用
  • 一体式快换割嘴带有激光打标和颜色代码，避免部件混淆。
  • 支持 RFID 的 SmartSYNC 割炬与一体式快换割嘴可自动设置正确的安培数和操作模式，避免设置错误。
  • 一体式快换割嘴具备使用检测功能，可确定何时更换易损件。
  • 新柔性电缆减轻操作工疲劳，同时兼容机器人割炬使用。
• 降低运行成本
  • 简化系统操作，降低培训与故障检修时间和成本。
  • 缩短易损件更换停机时间，减少因过早弃置易损件造成的成本。
  • 一体式快换割嘴的使用数据有助于改善切割操作和易损件库存管理。
• 提升切割性能
  • 兼容多种割炬款式及针对特定用途设计的一体式快换割嘴，适应多种切割与气刨作业。
  • 一体式快换割嘴在手持切割时可实现高达两倍的易损件寿命，机用切割期间切割质量优于标配易损件。
  • 手持割炬控件便于实时调整安培数，无需返回电源即可更换易损件和工艺。
• 卓越可靠性
  • SmartSYNC 割炬为工业环境设计，SpringStart™ 弹簧电极技术确保稳定一致的起弧，减少停机。

海宝一体式快换割嘴平台与易损件
海宝一体式快换割嘴为标准空气等离子易损件的变革性平台。每个一体式快换割嘴按工艺和安培数优化制造，并在生产过程中进行点火测试。可提供适用于手持、机用、拖拽、FineCut 薄板切割、深刨气刨、精细气刨、FlushCut 平切及 HyAccess 等多种工艺的一体式快换割嘴，适配 Powermax85 SYNC 系统。

一体式快换割嘴（示例工艺与对应一体式快换割嘴编号）
（注意：下列为页面列示的工艺与对应一体式快换割嘴示例编号）

用于手持割炬的拖拽切割与 FineCut 薄板切割易损件

海宝一体式快换割嘴（拖拽 / FineCut）示例：
85 A → 编号 428935
65 A → 编号 428931
45 A → 编号 428927
FineCut 手持切割 → 编号 428928

用于机用割炬的机用切割与 FineCut 薄板切割易损件
85 A → 编号 428934
65 A → 编号 428930
45 A → 编号 428925
FineCut 机用切割 → 编号 428926
机用欧姆环套装（包含 3 个 #420580 欧姆环）→ 编号 428895

深刨气刨与精细气刨易损件
深刨气刨 45 ~ 85 A → 编号 428932
精细气刨 45 ~ 85 A → 编号 428933

FlushCut 平切选件
85 A → 编号 428953
65 A → 编号 428952

HyAccess 选件（示例）
拖拽切割 65 A → 编号 428984（HyAccess）
气刨 65 A → 编号 428987（HyAccess）
机用切割 65 A → 编号 528079（HyAccess）

割炬
SmartSYNC 割炬（带 RFID，可用于手持、机用及机器人）有多种角度与长度配置（如 75°、15° 手持割炬；180° 全长机用割炬；机器人/小型 180°/90°/45° 等），并匹配不同长度电缆（4.5 m、7.6 m、10.7 m、15.2 m、22.8 m 等）。页面列示多种割炬长度与对应零件编号（用于采购与配置选择）。

规格
切割能力
能力 ｜ 厚度 ｜ 切割速度
建议值 ｜ 25 mm ｜ 500 mm/min
｜ 32 mm ｜ 250 mm/min
切断厚度（手持切割） ｜ 38 mm ｜ 125 mm/min
穿孔* ｜ 20 mm

*穿孔性能为手持切割或配备可编程割炬调高控制器的机用切割时的额定参数。

深刨气刨
能力 ｜ 金属切削速度 ｜ 气刨剖面
常用气刨 ｜ 8.2 kg/小时 ｜ 3.5 mm 深 x 6.6 mm 宽

一般规格
输入电压：

• CSA：200 ~ 480 V，单相，50/60 Hz；200 ~ 600 V，三相，50/60 Hz
• CE、CCC：380 ~ 400 V，三相，50/60 Hz

千瓦输出：12.2 kW
输入电流：

• CSA：单相 200/208/240/480 V 对应 70/68/58/29 A（在 12.2 kW 条件下）；三相 200/208/240/480/600 V 对应 42/40/35/18/17 A（12.2 kW 条件下）
• CE、CCC：380/400 V 三相 42/40/35 A

输出电流：25 ~ 85 A
额定输出电压：143 VDC
暂载率（104°F 时）：

• CSA：60%（85 A，230 ~ 600 V，三相）；60%（85 A，480 V，单相）；50%（85 A，240 V，单相）；50%（85 A，200 ~ 208 V，三相）；40%（85 A，200 ~ 208 V，单相）；100%（66 A，230 ~ 600 V，单相/三相）
• CE、CCC：60%（85 A，380 ~ 400 V，三相）；100%（66 A，380 ~ 400 V，三相）

开路电压 (OCV)：CSA：305 VDC；CE、CCC：270 VDC
尺寸（带手柄）：483 mm 深；233 mm 宽；430 mm 高
配备 7.6 m 割炬时的重量：CSA：32 kg；CE、CCC：23.5 kg
供气：清洁、干燥、无油的空气或氮气
最佳进气压力：7.6 ~ 8.3 bar；最小进气压力：5.2 bar
推荐进气流量：切割 210 l/min (5.9 bar)；气刨 210 l/min (4.8 bar)
输入电源电缆长度：3 m
电源类型：变频器 - IGBT
发动机驱动功率要求：20 kW（用于提供 85 A 最大输出时）
用电效率：91.9%
认证：CSA、CE、CCC（中国）、RCM、乌克兰、塞尔维亚、UKCA 等（根据地区适用认证有所不同）
保修：电源保修 6 年，割炬保修 1 年

标准配置示例（概要）
系统标准随地域与配置不同提供多种电源与割炬组合；常见手持割炬线长包括 7.6 m、15.2 m；机用与机器人割炬线长包括 7.6 m、10.7 m、15.2 m、22.8 m 等。页面列示了多种标准电源、带 CPC 端口/分压器/串行端口的电源以及对应的零件编号以便订购与定制配置。

备注
一体式快换割嘴在制造过程中经点火测试，尖嘴部位可能存在烧痕，为正常现象而非损坏。使用不同一体式快换割嘴时，其几何尺寸可能与传统易损件不同，使用切割模板或导轨时需考虑这些尺寸。

特性 / 技术规格（摘要列表）

• 型号：Powermax85 SYNC®
• 品牌：Hypertherm
• 输出电流范围：25 ~ 85 A
• 额定功率：12.2 kW
• 建议切割厚度：25 mm（推荐作业）；切断厚度（手持）可达 38 mm
• 推荐电源输入：200 ~ 600 V（视地区与配置而异，单相/三相选配）
• 最佳供气：清洁、干燥、无油空气或氮气；最佳进气压力 7.6 ~ 8.3 bar
• 推荐进气流量：切割/气刨 210 l/min（视压力而定）
• 尺寸（带手柄）：483 × 233 × 430 mm（深×宽×高）
• 重量（7.6 m 割炬）：CSA 32 kg；CE/CCC 23.5 kg
• 电源类型：IGBT 变频器
• 能效：91.9%
• 起弧技术：SpringStart™（稳定起弧）
• 易损件平台：海宝一体式快换割嘴（多工艺、RFID 支持、使用检测）
• 认证/合规：CSA、CE、CCC、RCM、UKCA 等（依据销售地区）
• 保修：电源 6 年，割炬 1 年
