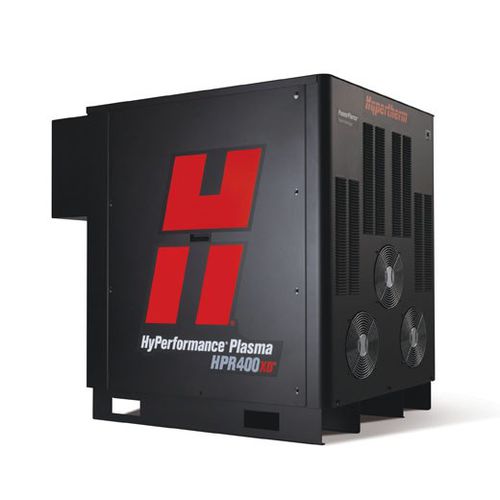

CNC数控等离子切割器 HyPerformance HPR400XD®

机器人高性能高精度

概述
HyPerformance® HPR400XD® 高性能等离子切割系统在设计和制造上以在 x-y 轴切割、坡口切割和机器人切割作业中实现卓越性能和生产效率为目标。该系统额定电流为 400 A，具有切割速度快、工艺周期短、工艺转换快与高可靠性，可提供卓越的 HyPerformance 碳钢切割性能、铝切割能力和优异的不锈钢切割质量。

优势

• 卓越的切割质量和稳定性
  • 适用于精细零件的高质量和一致性切割。
  • HyDefinition® 高精细技术可对准并聚集等离子弧，提供更强的精细切割能力，最大切割厚度达 80 mm。
  • HDi™ 技术在薄不锈钢板材上实现 HyDefinition 高精细切割质量，具有锐利上边缘、高表面光洁度和优异棱角。
  • True Hole™ 精细螺栓孔技术（仅限自动气体系统）可实现高水准的穿孔质量。
• 尽量降低运行成本
  • LongLife® 长寿命技术大幅延长易损件寿命，确保稳定的 HyDefinition 切割质量。
  • 更快的切割速度提高单位时间产量，较高的切割质量几乎消除二次加工成本。
  • PowerPierce® 强力穿孔技术可穿透更厚板材，可替代较慢的火焰切割技术。
• 多才多艺
  • 支持碳钢、不锈钢、铝等材料的切割、坡口切割和打标，提供 HyDefinition 高精度。
  • 模块化系统设计，便于在需求变化时升级电源和扩展系统功能。
• 卓越的可靠性
  • 系统架构坚固、设计简洁，零件数量少。
  • 严格的制造和大量测试确保每台系统达到高质量标准。

割炬与易损件（概要）
HPR 一体式快换割嘴适用于 HPRXD 系统，具有更长寿命和更佳切割质量，一个一体式快换割嘴可替代五个传统易损件，简化订购并加快更换速度。该一体式快换割嘴提供多种电流等级的对应件和套件，包装与套件信息在产品资料中列明。系统同时支持标准易损件和专用 HDi／HyDefinition 易损件以应对不同材料与工艺需求。

资源与文档（页面列示）
页面列出系统宣传手册、易损件清单及“Auto gas benefits”等文档（PDF 格式在页面资源区列出，但此处不包含外部链接）。

特性 / 规格和技术参数

• 最大开路电压 (U0)：360 VDC
• 最大输出电流 (I2)：400 A
• 输出电压 (U2)：50 – 200 VDC
• 额定暂载率：100% @ 80 kW，40° C (104° F)
• 工作环境温度：-10° C 到 +40° C（+14° 到 104° F）
• 功率因数 (cosφ)：0.98 @ 400 ADC 输出
• 冷却方式：强制气冷（F 级）
• 绝缘等级：H 级
• 低碳钢切割能力：无熔渣 38 mm；生产穿孔能力 50 mm；最大切割能力 80 mm
• 不锈钢切割能力：生产穿孔能力 45 mm；最大穿孔能力 75 mm；切断能力 80 mm（注：获得最大穿孔能力需自动气体控制箱与可控运动工艺）
• 铝切割能力：生产穿孔能力 45 mm；切断能力 80 mm
• 速度（低碳钢）：在最高输出电流下，标称 12 mm 切割厚度时达 4430 mm/min
• 切割角度：ISO 9013 质量范围，角度范围 2 ~ 4
• 焊接性能：可直接焊接（切割件可直接焊接）
• 工艺气体（视材料而定）示例：低碳钢使用氧气/空气或氧气/氧气；不锈钢使用氩气/空气、H35/氮气等；铝使用氩气/空气或氩气/氮气等（具体工艺气体与组合依材料和工艺选择而定）
• 工艺安培数（切割）：30 – 400 A（并非所有工艺适用于所有材料）
