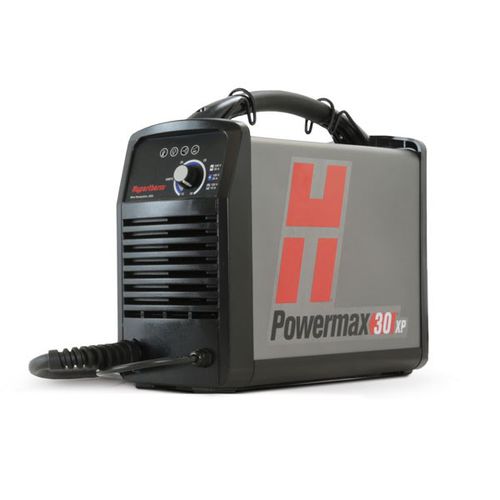

CNC数控等离子切割器 Powermax30® XP

IGBT 换流器换流器高性能

概述
Powermax30® XP 是一款便携、用途广泛的等离子切割系统，采用二合一设计，可进行大电流切割厚金属，也可搭配 FineCut® 易损件进行薄金属精细切割。额定输出电流 30 A，可使用空气或氮气切割导电金属（如低碳钢、不锈钢和铝）。

应用

• 加长型切割（在受限空间内便于观察和接近切割部位）
• 加长型气刨（受限空间内的气刨作业）
• 拖拽切割（通过直接在工件上拖拽割炬切割）
• 薄板切割（实现更窄割缝并将熔渣与热影响区降至最低）

不支持的应用

• 平切（按 45 度角更靠近基材的切割）
• 机用切割（便携式自动化和在切割床上的切割建议使用其他型号）
• 深刨气刨 / 精细气刨（高需或特定刨削应用建议使用其他型号）

主要优势

• 简单易用：系统提供便于快速切割的一切功能；体积小、轻便，可在多场景携带使用；支持插接至任何 120 V 或 240 V 电源（采用 Auto-Voltage™ 自动电压调节，系统附带插头适配器）。
• 体积小巧，性能出色：切割速度快、切割质量优异，适合高负荷恶劣环境下使用，减少二次加工。
• 二合一设计，通用性高：既可用大电流切割厚金属，也可使用 FineCut 易损件实现薄板高质量切割（光滑边缘、狭窄割缝）。

规格（表格形式）
输入电压: 120 ~ 240 V，单相，50/60 Hz
输入电流（3.8 kW）: 120 ~ 240 V，单相，25 ~ 18.8 A
输出电流: 15 ~ 30 A
额定输出电压: 125 VDC
占载率 (40°C): 35%，240 V；20%，120 V
开路电压 (OCV): 256 VDC
尺寸（带手柄）: 356 mm 深；168 mm 宽；305 mm 高
带 4.5 m 割炬的重量: CSA：9.7 kg；CE，CCC：9.5 kg
供气: 清洁、干燥、无油的空气或氮气
推荐的进气口流量/压力: 5.5 bar 条件下为 113.3 l/min
输入电源电缆长度: 3 m
电源类型: 变频器：IGBT
发动机驱动功率要求: 5.5 kW（用于提供 30 A 最大输出时）
认证: CSA（美洲与亚洲除中国）、CE、C-Tick、CU/GOST、Ukr、Serbian、CCC（中国）
保修: 电源保修 6 年，割炬保修 1 年

操作参数（切割能力与速度）
建议切割（手工切割）: 10 mm —— 500 mm/min；12 mm —— 250 mm/min
切断能力: 16 mm —— 125 mm/min

使用 120 V 输入电源时的切割能力（使用 FineCut 喷嘴与导流器，当以最大建议输出 25 A 运行时）

• 6 mm —— 482 mm/min
• 10 mm —— 203 mm/min
• 12 mm —— 76 mm/min

订购信息（型号与部件号，表格形式）
电源: 120 ~ 240 V CSA —— 系统部件号（带 4.5 m Duramax LT 割炬）: 088081；（带割炬与手提箱）: 088079
电源: 120 ~ 240 V CE —— 系统部件号（带割炬）: 088082；（带割炬与手提箱）: 088083
电源: 120 ~ 240 V CCC —— 系统部件号（带割炬）: 088084

随系统包含

• 电源
• 4.5 m Duramax LT 手持割炬，带标配易损件
• 4.5 m 工件夹
• 240 V/20 A 插头，带 120 V/15 A 和 240 V/20 A 电路（CSA 型号）适配器
• 操作和安全手册
• 易损件套件（1 个标准喷嘴、1 个电极、1 个 FineCut 喷嘴、1 个 FineCut 导流器）
• 塑料手提箱与肩带（如适用）

手册与文档
页面列明有《Powermax30/33 XP Operator Manual (Revision 5)》等操作与维护文档（文档信息与更新日期、PDF 文件大小等已列出）。

特性 / 技术规格（汇总）

• 型号: Powermax30® XP
• 电源: 120–240 V 单相，50/60 Hz（Auto-Voltage™）
• 输出电流: 15–30 A（最大 30 A）
• 额定输出电压: 125 VDC
• 占载率: 35% @ 240 V，20% @ 120 V（40°C）
• 开路电压: 256 VDC
• 尺寸（含手柄）: 356 × 168 × 305 mm
• 重量（带 4.5 m 割炬）: 9.5–9.7 kg（视认证而异）
• 供气要求: 清洁、干燥、无油之空气或氮气；推荐进气 5.5 bar 时 113.3 l/min
• 输入电源电缆长度: 3 m
• 电源类型: IGBT 变频器
• 发动机驱动功率需求: 5.5 kW（以提供 30 A 输出）
• 认证: CSA、CE、C-Tick、CU/GOST、Ukr、Serbian、CCC（中国）
• 保修: 电源 6 年；割炬 1 年
